产品介绍 Overview
• 数字量输入
• 用于连接标准开关和两线制接近开关
技术参数 Specifications

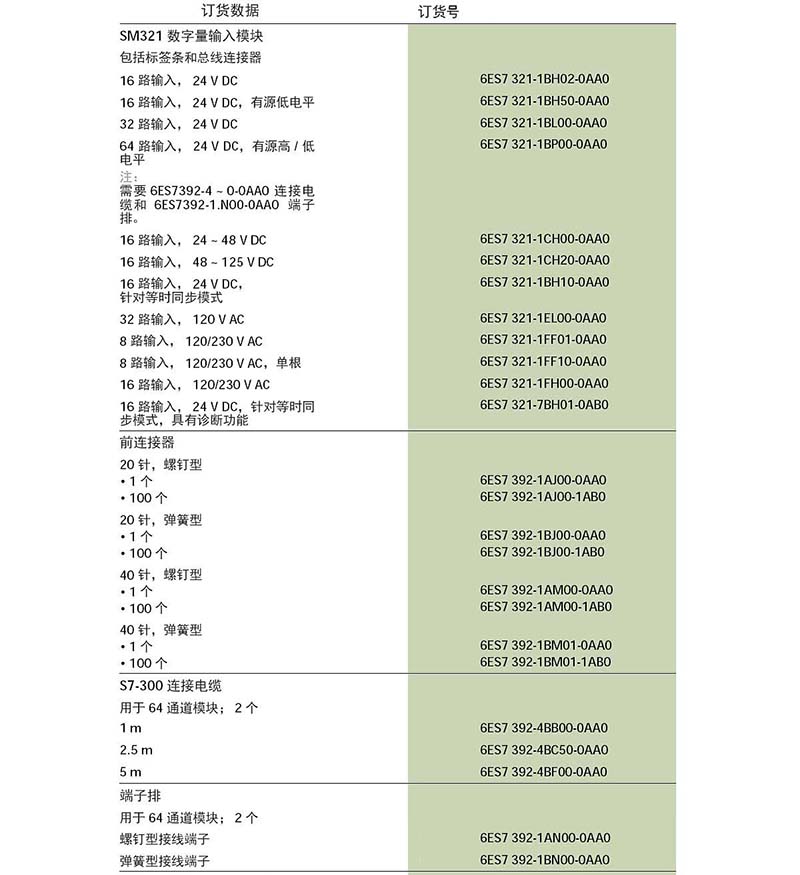

订货型号 | 6ES7321-1BH02-4AA2 | |
电源负载电压L+/直流额定值 | 24V | |
输入电流/从背板总线5VDC，最大 | 10mA | |
典型功耗 | 3.5W | |
数字量输入点数 | 16 | |
输入特性曲线，符合标准IEC61131，Type1 | √ | |
可同时控制的输入点数 | •水平安装：最高40°C时，最大 最高60°C时，最大 •垂直安装：最高40°C时，最大 | 16 16 16 |
输入电压
| •输入电压的类型 •直流额定值 •信号“0” •信号“1” | DC 24V -30~+5V 13~30V |
输入电流:信号“1”，典型值 | 7mA | |
输入延时（针对输入电压的额定值）标准输入: -“0”到“1”时，最小值 -“0”到“1”时，最大值 | -- 1.2ms 4.8ms | |
•屏蔽电缆的最大长度 •未屏蔽电缆的最大长度 | 1000m 600m | |
可连接的编码器:2线制传感器 -允许的静态电流（2线制传感器），最大 | √ 1.5mA | |
诊断LED指示灯:数字量输入状态指示（绿色） | √ | |
电气隔离数字量输入 | •通道之间 •通道间每组点数 •通道和背板总线间 | -- 16 √；光电耦合 |
隔离测试电压 | 500VDC | |
所需前连接器 | 前连接器，弹簧触点20P | |
外形尺寸（mm）宽×高×深 | 40×125×120 | |
约重（g） | 120 | |
选型指南 SelectionData
| 品牌 | 西门子 |
| 输出点数 | 16 |
| 输出电流(A) | 7 mA |
| 型号 | SM321 |
| 连接器 | 前连接器，弹簧触点20针 |
