• 数字量输出
• 用于连接电磁阀、接触器、小功率电机、指示灯和电机起动器

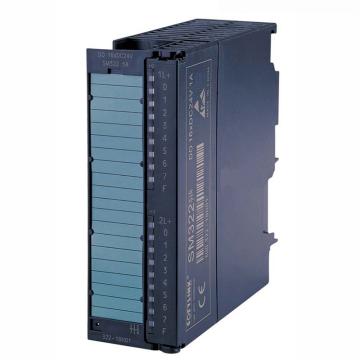

型号 | 6ES7322-1BH01-4AA2 |
电源电压负载电压L+/直流额定电压 | 24V |
输入电流/从负载电压L+（空载）最大 | 80mA |
从背板总线5VDC，最大 | 80mA |
典型功耗 | 4.9W |
数字量输出点数 | 16 |
感性关断电压限制 | L+(-53V) |
最大灯负载 | 5W |
负载阻抗范围 | 下限48Ω，上限4KΩ |
输出电压/信号为“1”时的最小电压 | L+(-0.8V) |
输出电流 •信号为“1”时的额定值 •信号为“1”时的允许范围0~40°C时，最小 •信号为“1”时的允许范围0~40°C时，最大 •信号为“1”时的允许范围40~60°C时，最小 •信号为“1”时的允许范围40~60°C时，最大 •信号为“1”时的最小负载电流 •信号为“0”时的最大残余电流 |
0.5A 5mA 0.6A 5mA 0.6A 5mA 0.5mA |
开关频率 •最大阻性负载 •最大感性负载 •最大灯负载 |
100Hz 0.5Hz 10Hz |
每组输出电流总和 •水平安装 -最高40°C时，最大 -最高60°C时，最大 •垂直安装 -最高40°C时，最大 |
4A 3A
2A |
•屏蔽电缆的最大长度 •未屏蔽电缆的最大长度 | 1000m 600m |
电气隔离数字量输出 •通道间每组点数 •通道和背板总线之间 |
8 √；光电耦合 |
隔离测试电压 | 500VDC |
所需前连接器 | 前连接器弹簧触点20P |
宽度 | 40mm |
高度 | 125mm |
深度 | 120mm |
重量约重 | 190g |
订货数据 | 订货号 |
SM322数字量输出模块包括标签条和总线连接器 | |
8路输出，24VDC，2A | 6ES7 322-1BF01-0AA0 |
16路输出，24VDC，0.5A | 6ES7 322-1BH01-0AA0 |
16路输出，24VDC，0.5A，高速 | 6ES7 322-1BH10-0AA0 |
32路输出，24VDC，0.5A | 6ES7 322-1BL00-0AA0 |
64路输出，24VDC，0.3A | 6ES7 322-1BP00-0AA0 |
注：需要6ES7392-4...0-0AA0连接电缆和6ES7392-1.N00-0AA0端子排。 | |
64路输出，24VDC，0.3A，漏电流输出 | 6ES7 322-1BP50-0AA0 |
注：需要6ES7392-4...0-0AA0连接电缆和6ES7392-1.N00-0AA0端子缆和6ES7392-1.N00-0AA0端子排。 | |
8路输出，24VDC，0.5A，具有诊断功能 | 6ES7 322-8BF00-0AB0 |
16路输出，24/48VDC，0.5A | 6ES7 322-5GH00-0AB0 |
8路输出，48～125VDC，1.5A | 6ES7 322-1CF00-0AA0 |
8路输出，120/230VAC，1A | 6ES7 322-1FF01-0AA0 |
8路输出，120/230VAC，2A | 6ES7 322-5FF00-0AB0 |
16路输出，120/230VAC，1A | 6ES7 322-1FH00-0AA0 |
32路输出，120VAC，1A | 6ES7 322-1FL00-0AA0 |
8路输出，继电器，2A | 6ES7 322-1HF01-0AA0 |
8路输出，继电器，5A | 6ES7 322-1HF10-0AA0 |
8路输出，继电器，5A，带RC滤波器，过压保护 | 6ES7 322-5HF00-0AB0 |
16点输出，继电器，8A | 6ES7 322-1HH01-0AA0 |
前连接器 | |
20 针，螺钉型 | |
• 1 个 | 6ES7 392-1AJ00-0AA0 |
• 100 个 | 6ES7 392-1AJ00-1AB0 |
20 针，弹簧型 | |
• 1 个 | 6ES7 392-1BJ00-0AA0 |
• 100 个 | 6ES7 392-1BJ00-1AB0 |
40 针，螺钉型 | |
• 1 个 | 6ES7 392-1AM00-0AA0 |
• 100 个 | 6ES7 392-1AM00-1AB0 |
40 针，弹簧型 | |
• 1 个 | 6ES7 392-1BM01-0AA0 |
• 100 个 | 6ES7 392-1BM01-1AB0 |
S7-300 连接电缆 | |
用于 64 通道模块； 2 个 | |
1 m | 6ES7 392-4BB00-0AA0 |
2.5 m | 6ES7 392-4BC50-0AA0 |
5 m | 6ES7 392-4BF00-0AA0 |
端子排 | |
用于 64 通道模块； 2 个 | |
螺钉型接线端子 | 6ES7 392-1AN00-0AA0 |
弹簧型接线端子 | 6ES7 392-1BN00-0AA0 |
前门，增强型 | 6ES7 328-0AA00-7AA0 |
例如用于 32 通道模块；用于连接1.3mm2/16 AWG 导线 | |
总线连接器1 个（备件） | 6ES7 390-0AA00-0AA0 |
SM322 熔断器套件 | |
10 个熔断器， 8A 快速熔断，2 个熔断器座；用于 6ES7 322-1FF01-0AA0,6ES7 322-1FH00-0AA0 | 6ES7 973-1HD00-0AA0 |
10 个 6.3A 熔断器；用于 6ES7 322-1CF00-0AA0 | 6ES7 973-1GC00-0AA0 |
标签条 10 个（备件） | |
用于带 20 针前连接器的模块 | 6ES7 392-2XX00-0AA0 |
用于带 40 针前连接器的模块 | 6ES7 392-2XX10-0AA0 |
标签盖 10 个（备件） | |
用于带 20 针前连接器的模块 | 6ES7 392-2XY00-0AA0 |
用于带 40 针前连接器的模块 | 6ES7 392-2XY10-0AA0 |
用于机器铭牌的标签纸：用于带 20 针前连接器的模块；DIN A4，可使用激光打印机进行打印； 10 个 | |
深绿色 | 6ES7 392-2AX00-0AA0 |
浅褐色 | 6ES7 392-2BX00-0AA0 |
黄色 | 6ES7 392-2CX00-0AA0 |
红色 | 6ES7 392-2DX00-0AA0 |
用于带 40 针前连接器的模块；DIN A4，可使用激光打印机进行打印； 10 个 | |
深绿色 | 6ES7 392-2AX10-0AA0 |
浅褐色 | 6ES7 392-2BX10-0AA0 |
黄色 | 6ES7 392-2CX10-0AA0 |
红色 | 6ES7 392-2DX10-0AA0 |
SIMATIC 手册汇编电子手册 DVD 盘，多语种 | 6ES7 998-8XC01-8YE0 |
SIMATIC 手册汇编， 1 年更新服务。当前“ 手册汇编”DVD 盘，以及后续三次更新 | 6ES7 998-8XC01-8YE2 |
| 品牌 | 西门子 |
| 输出点数 | 16 |
| 输出电流(A) | 0.5A |
| 型号 | SM322 |
| 连接器 | 前连接器，弹簧触点20针 |
