控制特性 | 控制方式 | 柔性PWM控制/高载波PWM控制（V/F控制、先进磁通欠量控制、通用磁通矢量控制、最佳励磁控制） | ||||
输出频率范围 | 0.4〜400Hz | |||||
频率设定分辨率 | 模拟量输入 | 0.06Hz/60Hz(端子2、4:0〜10V/10bit) 0.06Hz/60Hz(端子4:4〜20mA/10bit) | ||||
数字输入 | 0.01Hz | |||||
频率精度 | 模拟量输入 | 最大输出频率的±0.5%以内（25℃±10℃) | ||||
数字输入 | 设定输出频率的0.01%以内 | |||||
电压/频率特性 | 基底频率可以在0～400Hz之间任意设定 | |||||

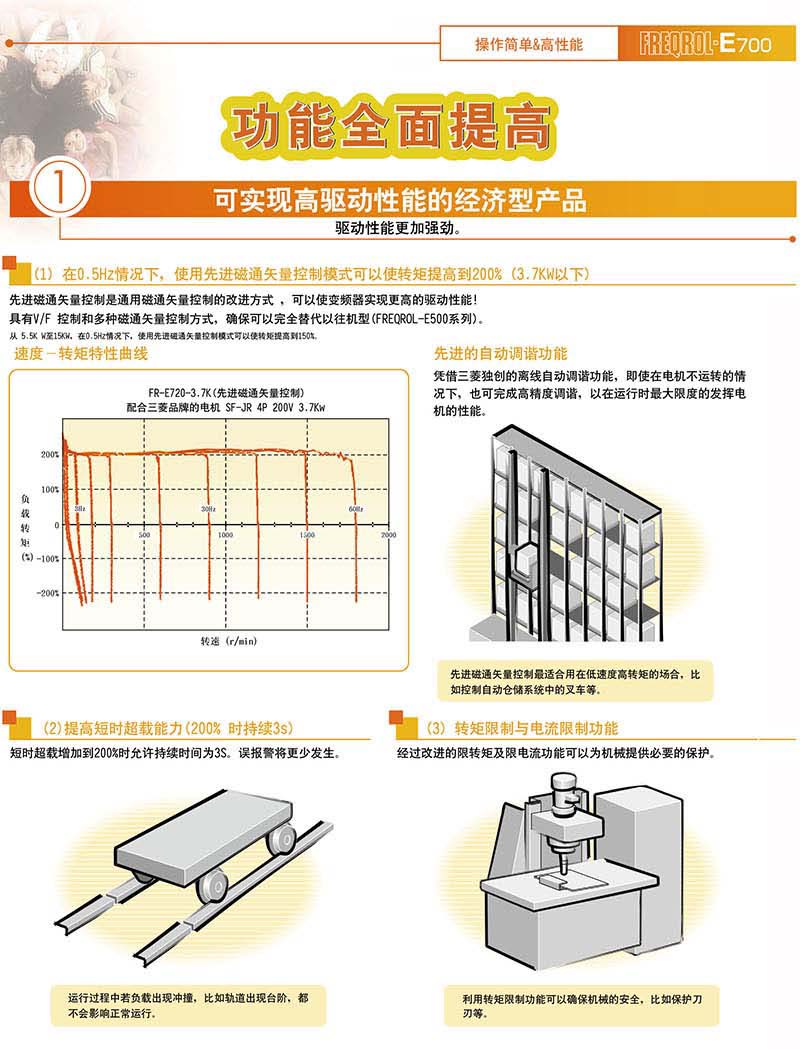

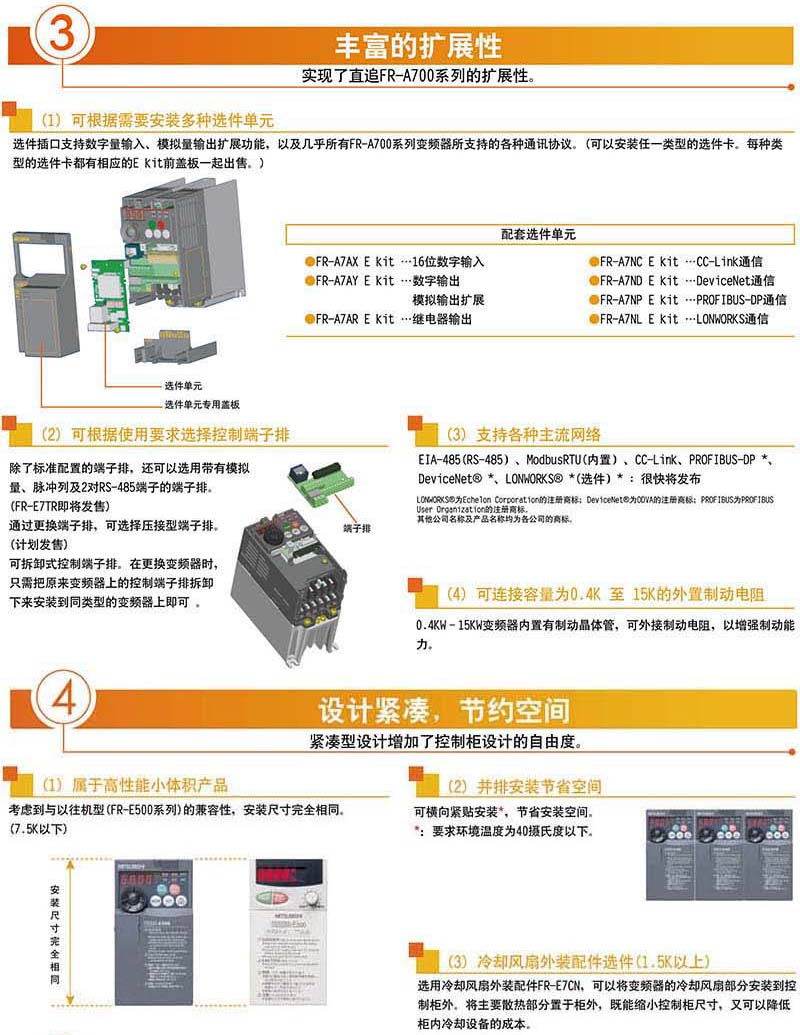

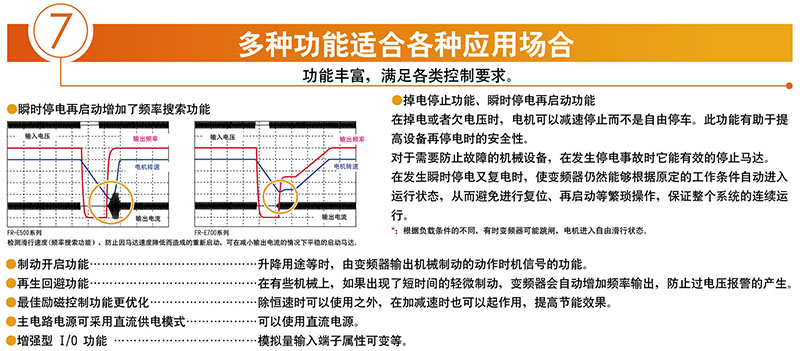

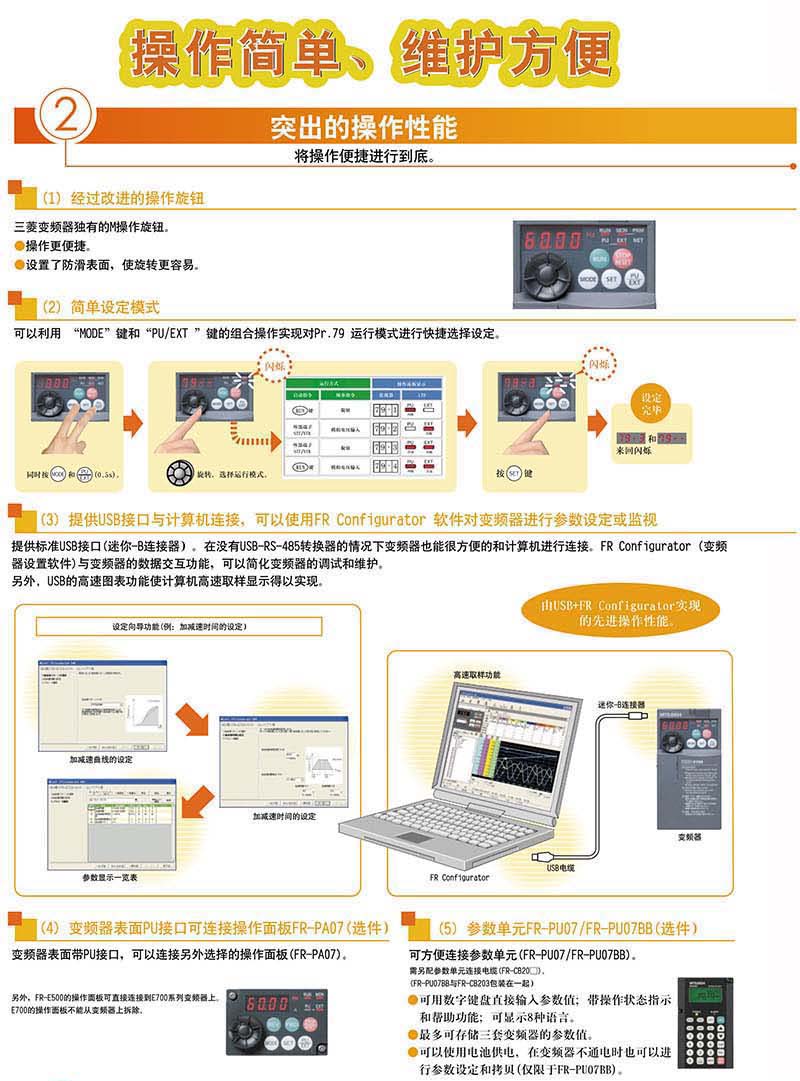

启动转矩 | 200%以上（0.5Hz时)……已设定先进磁通矢量控制时（3.7K以下) | |||||
转矩提升 | 手动转矩提升 | |||||
加/减速时间设定 | 可选择0.01～360s、0.1～3600s(可分别设定加速与减速时间）、直线或S形加减速模式 | |||||
直流制动 | 动作频率(0～120Hz)、动作时间(0～10s)、动作电压(0～30%)可变 | |||||
失速防止动作水平 | 可设定动作电流水平（0～200%可变），可选择有无 | |||||
运转特性 | 频率设定信号 | 模拟量输入 | 2点 端子2:可选择0～10V、0～5V 端子4:可选择0～10V、0～5V、4～20mA | |||
数字输入 | 通过操作面板及参数单元输入 | |||||
启动信号 | 正转、反转单独控制、启动信号自动保持输入（3线输入）可以选择 | |||||
输入信号 | 7点 可选择多段速、远程设定、挡块定位控制、第2功能选择、端子4输入选择、J0G运行选择、PID控制、制动开启功能、外部热保护输入、PU-外部操作切换、V/F切换、输出停止、启动自保持、正转、反转指令、复位变频器、PU-NET操作切换、外部-NET操作切换、指令权切换、变频器运行许可信号、PU运行外部互锁信号 | |||||
运行功能 | 上下限频率设定、频率跳变、外部热保护输入选择、瞬间停电再启动运行、正转及反转防止、远程设定、制动序列、第2功能、多段速运行、挡块定位控制、固定偏差控制、再生回避、滑差补偿、操作模式选择、离线自动调谐功能、PID控制、计算机通信操作(RS-485) | |||||
输出信号 | 输出信号点数 | 集电极开路输出 | 2点 | |||
继电器输出 | 1点 | |||||
运行状态 | 在变频器运行中、频率到达、过载报瞥、输出频率检测、再生制动预警、电子热继电器预瞥、变频器运行准备完毕、输出电流检测、零电流检测、PID下限、PID上限、PID正转反转输出、制动打开请求、风扇故障输出1、散热器过热预警、停电减速停止、PID控制动作中、重试中、寿命报警、电流平均值监控、远程输出、轻故障输出、异常输出、维护定时器报警 | |||||
显示仪用 | 模拟量输出 | 可以在以下中选择：输出频率、电机电流（平均值或峰值）、输出电压、频率设定值、电机转矩、直流侧电压、再生制动使用率、电子过电流保护负载率、输出电流峰值、输出电压峰值、基准电压、电机负载率、PID目标值、PID测定值 | ||||
脉冲输出 | 最大2.4kHz:1点 | |||||
显示 | 操作面板参数单元(FR-PU07) | 运行状态 | 可以从输出频率、电机电流（平均值或峰值）、输出电压、频率设定值、累计通电时间、实际运行时间、电机转矩、输出电压、再生制动使用率、电子过电流保护负载率、输出电流峰值、输出电压峰值、电机负载率、PID目标值、PID测定值、PID偏差、变频器输入输出端子监控、选件输入输出端子监控、输出功率、累计电量、电机热负载率、变频器热负载率等状态中进行选择 | |||
报警内容 | 保护功能启动时将显示报警内容，并存储8次报警内容（保护功能启动前的输出电压、电流、频率以及累计通电时间） | |||||
仅在参数单元(FR-PU04/FR-PU07中可实现的追加显示） | 运行状态 | 无 | ||||
报警内容 | 保护功能启动前的输出电压、电流、频率以及累计通电时间 | |||||
对话式引导 | FUNCTION(帮助）功能的操作指南 | |||||
保护与报警功能 | 加速中过电流、恒速中过电流、减速中过电流、加速中过电压、恒速中过电压、减速中过电压、变频器过热保护继电器动作、电机保护热继ill器动作、散热片过热、输入缺相、启动时输出端直接接地过电流#4、输出短路、输出缺相、外部热继电器动作、选件异常、参数错误、PU脱落、重试次数超限、CPU异常、制动晶体管异常、浪涌保护电阻过热、通信异常、模拟输入异常、USB通信异常、制动序列错误 风扇故障、过电流失速防止、过电压失速防止、PU停止、参数写入错误、再生制动预警、电子热继电器预警、维护输出、欠压 | |||||
环境 | 环境温度 | -10°C～+50°C(不结冰） | ||||
环境湿度 | 90%RH以下（无凝露） | |||||
存放温度 | -20°C~+65°C | |||||
周围环境 | 室内（无腐蚀性气体、可燃性气体、油雾及尘埃） | |||||
海拔及振动 | 海拔1000m以下、5.9m/s2以下 | |||||
注：
存放温度为在运输时等短时间可适用的温度。

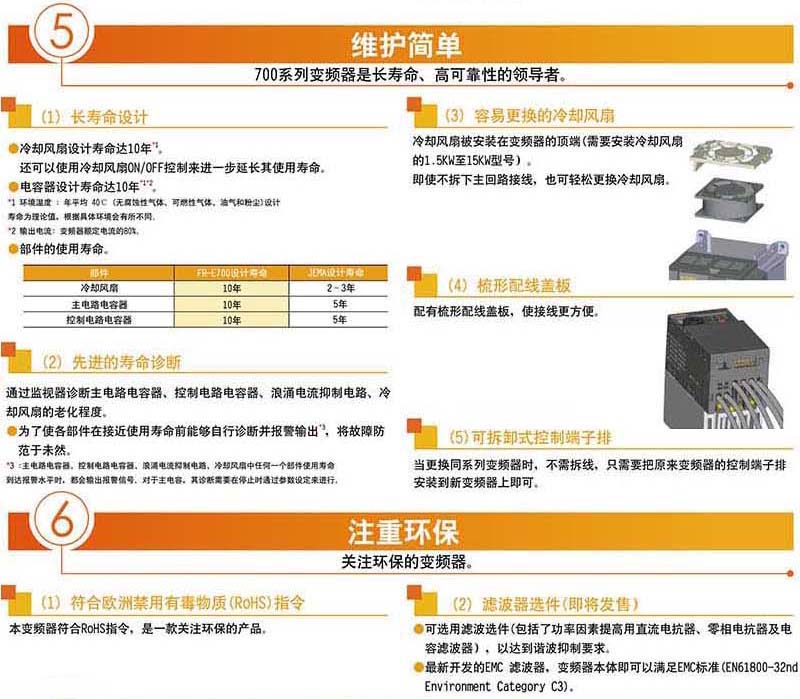

风扇故障报警、异常输出、风扇故障输出功能因0.75K以下机型没有冷却风扇，因此不具备此功能。
环境温度低于40°C的条件下使用时，可以紧贴安装(间隔Ocm)。
M初始状态下，不启用启动时输出端直接接地过电流、外部热继电器动作、重试次数超限、维护输出、制动序列错误、再生制动预警等功能。
输出信号，FR-E740中为模拟量输出(AM端子)，FR-E720中为脉冲输出（FM端子)。

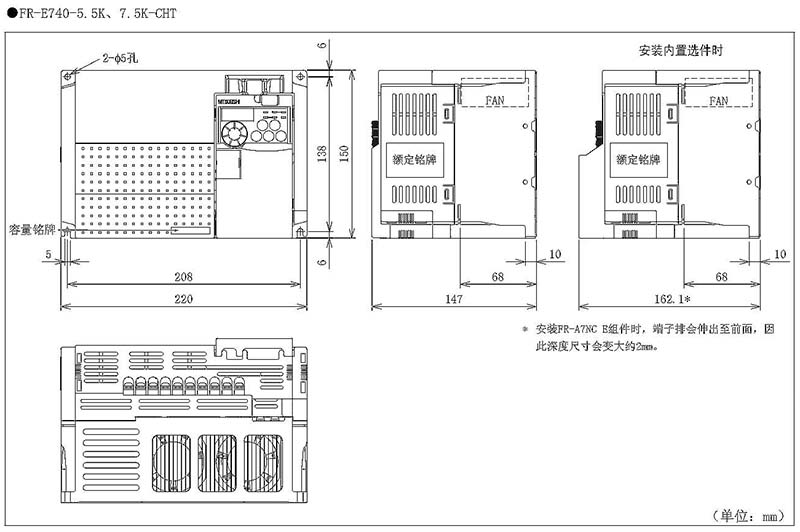

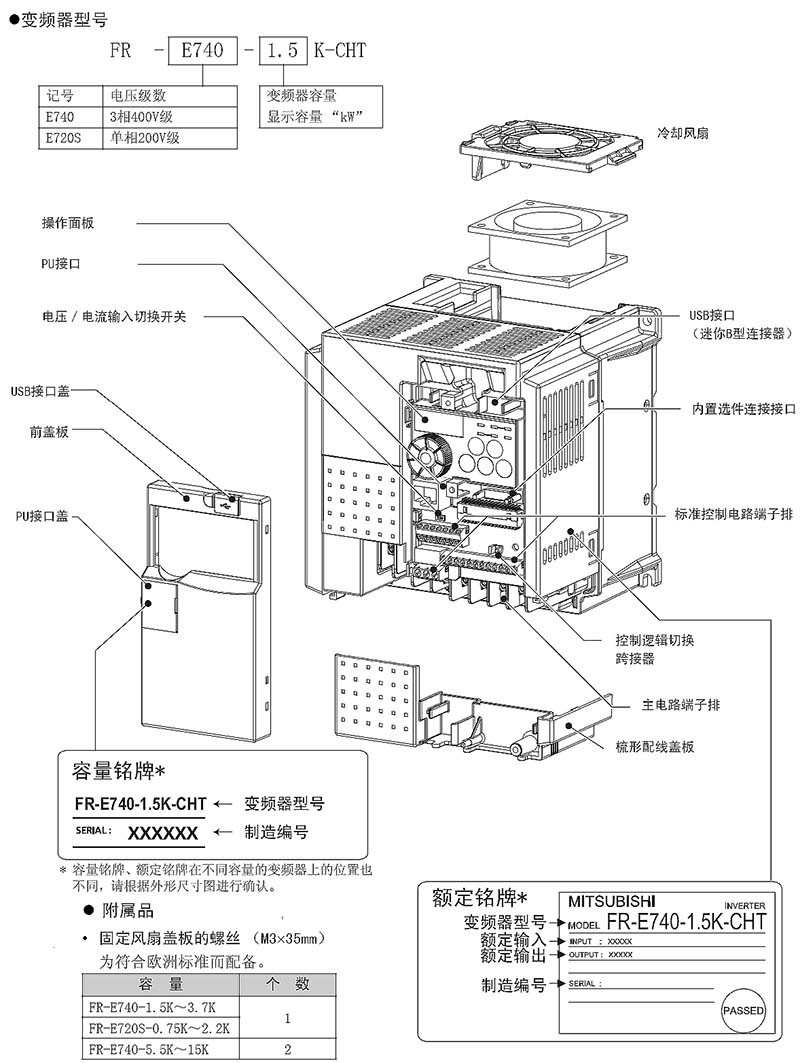

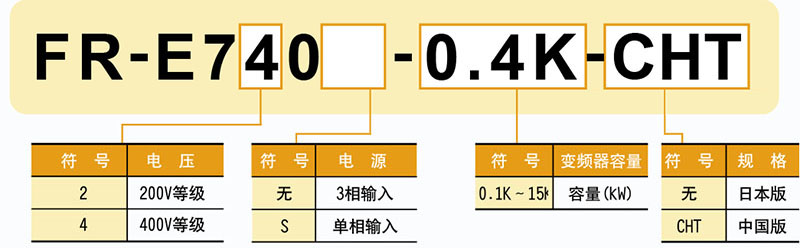

型号 | FR-E740-5.5K-CHT | |
适用电机容量（kW） | 5.5 | |
输出 | 额定容量（kVA） | 9.1 |
额定电流（A） | 12 | |
过载能力 | 150% 60s、200% 3s (反限时特性） | |
电压 | 3 相380V～480V | |
电源 | 额定输入交流电压、频率 | 3相380V～480V 50Hz/60Hz |
交流电压容许波动范围 | 325 〜528V 50Hz/60Hz | |
频率容许波动范围 | ±5% | |
额定容量（kVA） | 12 | |
防护等级（JEM 1030） | IP20 | |
冷却方式 | 强制风冷 | |
大约重量（kg） | 3.2 | |
注：
适用电机容量是以使用三菱标准4极电机时的最大适用容量。
额定输出容量是指输出电压为440V时的容量（FR-E740）,及输出电压为230V时的容量（FR-F720）。
过载能力是以过电流与变频器的额定电流之比的百分数（%）表示时，反复使用时，必须等待变频器和电机降到100%负载时的温度以下
最大输出电压不能大于电源电压。在电源电压以下可任意设定最大输出电压。但是，变频器输出侧电压的峰值降为电源电压的1.41倍。
电源容量根据电源端阻抗值（包括输入电抗器和电线）变化。
环境温度超过40℃时，若将Pr.72PWM频率值设定为2KHz以上，进行低噪音运行设置时，额定输出电流将是括号中的值。
| 品牌 | 三菱电机 |
| 额定功率(KW) | 0.4 |
| 输入电压(V) | 380～500V |
| 相数 | 三相 |
| 额定输出电流(A) | 1.6（1.4） |
| 外形尺寸(mm)长×宽×高 | 114×140×150 |
| IP防护等级 | IP20 |
| 操作面板 | 内含 |
| 重量(kg) | 1.4 |
| 冷却方式 | 自冷 |
| 系列 | FR-E740 |
