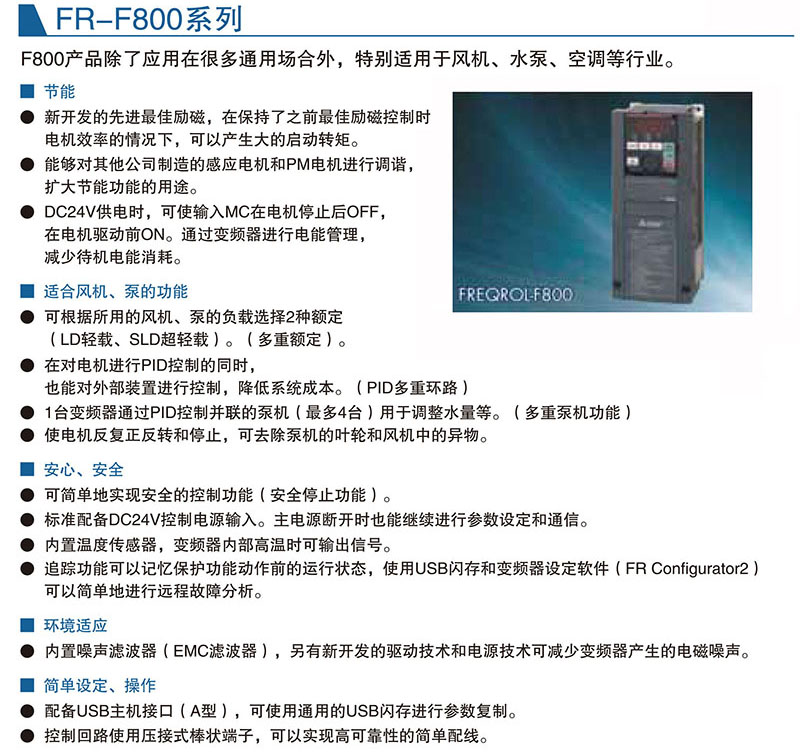

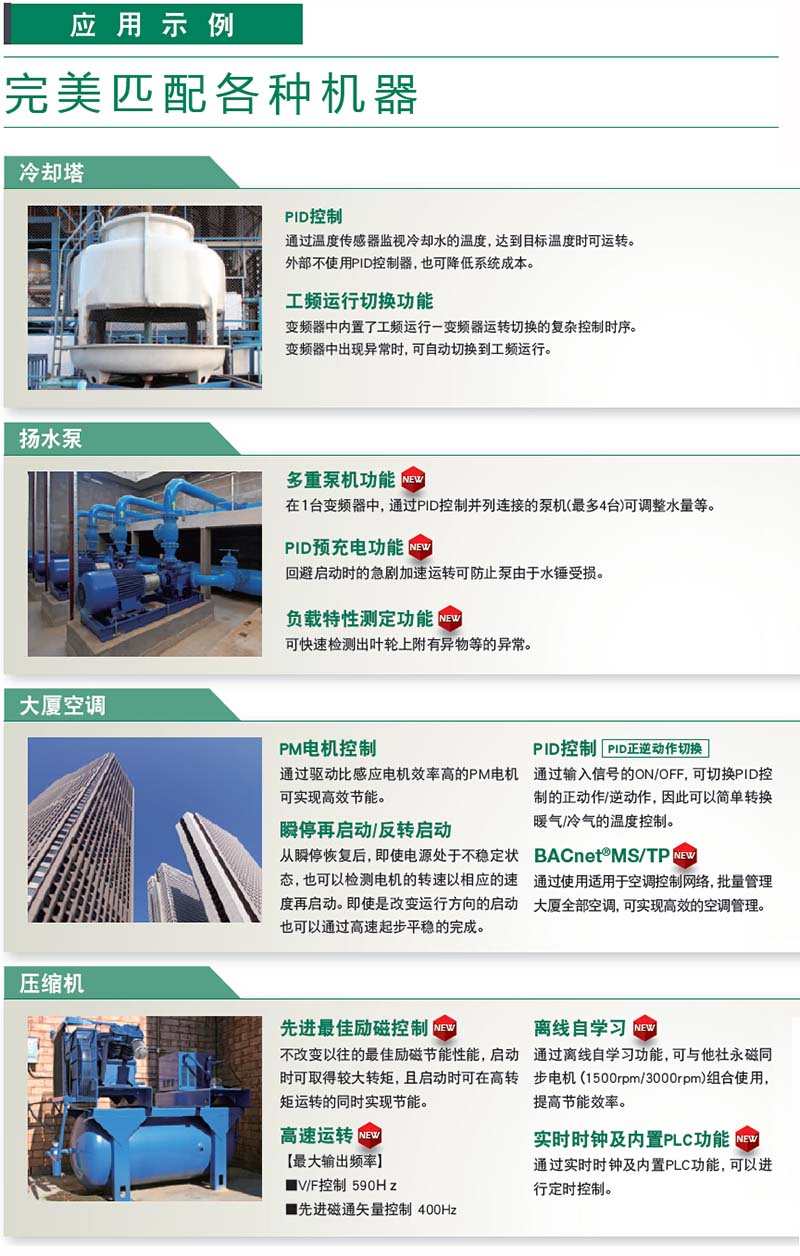

控制特性 | 控制方式 | Soft-PWM控制/高载波频率PWM控制（可以选择V/F控制（最佳励磁控制等）、先进磁通矢量控制（先迸最佳励磁控制等）、PM电机控制) | |
输出频率范围 | 0.2〜590Hz(在先进磁通矢量控制、PM电机控制时的上限频率为400Hz时。） | ||
频率设定分辨率 | 模拟输入 | 0.015Hz/60Hz(端子2、4：0〜10V/12bit) 0.03Hz/60Hz(端子2、4：0〜5V/ll bit，0〜20mA/约ll bit，端子1：0〜±10V/12.bit) 0.06Hz/60Hz(端子1：0〜土5V/ll bit) | |
数字输入 | 0.01Hz | ||
频率精度 | 模拟输入 | 最大输出频率±0.2%以内（25℃±10℃) | |
数字输入 | 设定输出频率的0.01%以内 | ||
电压/频率特性 | 基准频率可以在0〜590Hz之间任意设定。可以选择恒转矩•变转矩式样，V/F5点可调整。 | ||
启动转矩 | 感应电机 | 120%0.5Hz(先进磁通矢量控制时） | |
IPM电机 | 50% | ||
转矩提升 | 手动转矩提升 | ||
加减速时间设定 | 0〜3600s(可分别设定加遠与减速时间）直线、S形加减速模式、齿隙措施加减遠 | ||
直流制动（感应电机） | 动作频率（0〜120Hz)、动作时间（0〜10s)、动作电压（0〜30%)可变 | ||
失速防止动作水平 | 失速防止动作水平动作范围（SLD额定：0〜120%、LD额定：0〜150%)，可以选择有或无。（V/F控制、先进磁通矢量控制） | ||
运行特性 | 频率设定信号 | 模拟输入 | 可以设定转矩限制值（0〜400%可变）；(实时无传感器矢置控制、矢最控制、PM无传感器矢量控制） |
数字输入 | 端子2、4：可在0〜10V、0〜5V、4〜20mA(0〜20mA)间选择。端子1：可在-10〜H0V、-5〜+5V间选择。 | ||
启动信号 | 通过操作面板的M旋钮、参数单元进行输入；BCD4位或16bit二进制数（使用选件FR-A8AX时） | ||
输入信号（12点） | 低速运行指令、中速运行指令、高遠运行指令、第2功能选择、端子4输入选择、JOG运行选择、输出停止、启动自保持选择、正转指令、反转指令、变频器复位。可通过Pr.178〜Pr.189(输入端子功能选择）变更输入信号。 | ||
脉冲列输入 | lOOkpps | ||
运行功能 | 上限频率、下限频率、多段速运行、加减速曲线、过热保护、直流制动、启动频率、JOG运行、输出停止（MRS)、失速防止、再生回避、强励磁减遠、直流供电、频率跳变、转数显示、瞬停再启动、工频切换顺控、遥控设定、再试功能、载波频率选择、高响应电流限制、正反转防止、运行模式选择、转差补偿、遠度平滑控制、三角波、自动调谐、适用电机选择、RS-485通讯、PID控制、PID预充电功能、冷却风扇动作选择、停止选择（减遠停止/自由运行）、停电时减遠停止功能、顺控功能、寿命诊断、维护定时器、电流平均值监视、多重额定、测试运行、控制回路用24V电源输入、安全停止功能、自行供电管理、BACnet通讯、PID増益调谐、清扫|、负载特性存储、紧急驱动 | ||
输出信号 | 集电级开路输出（5点） 继电器输出（2点） | 变频器运行中、频率到达、瞬时停电/电压不足、过载报聱、输出频率检测、异常；可通过Pr.190〜Pr.196(输出端子功能选择）变更输出信号。变频器的报瞥代码可以通过开路集电极（4bit)迸行输出。 | |
脉冲列输出(FM类型） | 50kpps | ||
显示 | 显示计用 | 脉冲列输出(FM类型） | 最大2.4kHz：1点（输出频率）；可通过Pr.54 FM/CA端子功能选择变更监视。 |
电流输出(CA类型） | 最大DC20mA：1点（输出频率）；可通过Pr.54 FM/CA端子功能选择变更监视。 | ||
电压输出 | 最大DC10V：1点（输出频率）；可通过Pr.158 AM端子功能选择变更监视。 | ||
操作面板(FR-DU08) | 运行状态 | 输出频率、输出电流、输出电压、频率设定值/转速设定可以通过Pr.52操作面板主显示器选择变更监视。 | |
异常内容 | 保护功能启动时显示异常内容，存储8次的异常内容与保护功能动作之前的输出电压、电流、频率、累计通电时间、年、月、曰、时刻。 | ||
保护/报警功能 | 保护功能 | 加速时过电流跳闸、恒速时过电流跳闸、减速/停止时过电流跳闸、加速时再生过电压跳阐、恒遠时再生过电压跳阐、减遠/停止时再生过电压跳闸、变频器过负载跳闸（电子过热保护）、电机过负载跳闸（电子过热保护）、散热片过热、瞬时停电欠足电压W、输入缺相M、因失遠防止而停止、失调检测、上限放障检测、下限故障检测、输出侧接地短路过电流、输出缺相、外部热继电器动作、PTC热敏电阻动作、选件异常、通讯选件异常、变频器参数储存器元件异常、PU脱离、再试次数溢出、CPU错误、操作面板用电源短路/RS-485端子用电源短路、DC24V电源异常、输出电流检测值异常、浪涌电流抑制回路异常、通讯异常（主机）、模拟量输入异常、USB通讯异常、安全回路异常、发生过遠度、4mA输入丧失异常、PID预充电异常、PID信号异常、内部回路异常、顺控功能用户定义异常 | |
报警功能 | 风扇故障、失遠防止（过电流）、失遠防止（过电E)、电子过热保护预报螫、PU停止、参数复制、安全停止中、维护定时1〜3、USB主机异常、操作面板锁定、密码设定中、参数写入错误、拷贝操作错误、24V外部电源动作中、负载异常报瞥、紧急驱动执行中 | ||
环境温度 | 周围温度 | —10ac〜+5CTC(不结冰）（LD额定时）；—10aC〜+40(不结冰）（SLD额定时） | |
周围湿度 | 95%RH以下（无凝露）（有电路板涂层（对应IEC60721-3-33C2_/3S2))；90%RH以下（无凝露）（无电路板涂层） | ||
存储温度 | -20℃～+65℃ | ||
周围环境 | 室内（无腐蚀性气体、可燃性气体、油雾和粉尘等等） | ||
海拔高度•振动 | 海拔：1000m以下，5.9ra/s2以下，10〜55Hz(X、Y、Z备方向） | ||
注：
部分保护、报警功能仅标准构造产品有效。
初始状态下，部分保护、报警功能无效。
在运输时等短时间内可以适用的温度。
安裝茌海拔1000m以上的标高（最髙2500m）时，每升高500m，额定电流需要降低3%。
FR-F840-0-1320 (185K)及以上为 2. 9m/s²及以下。

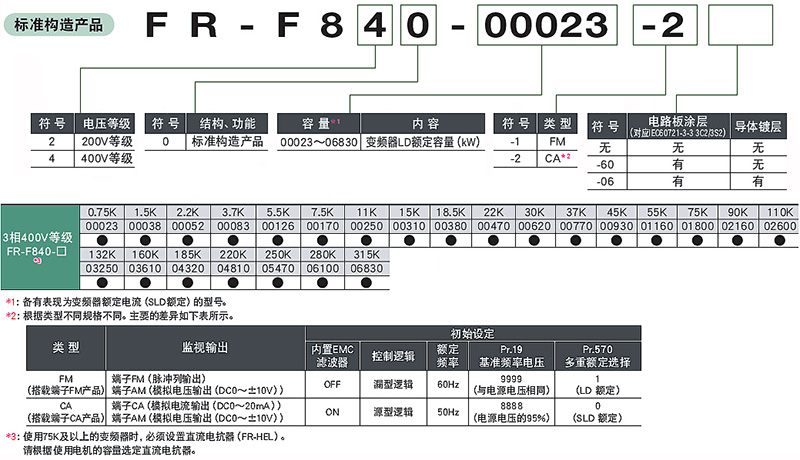

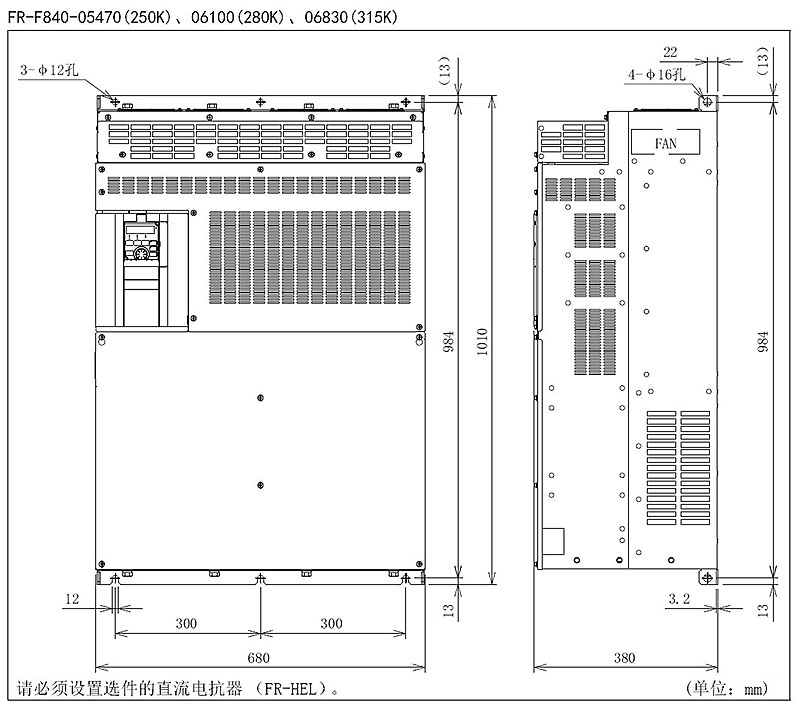

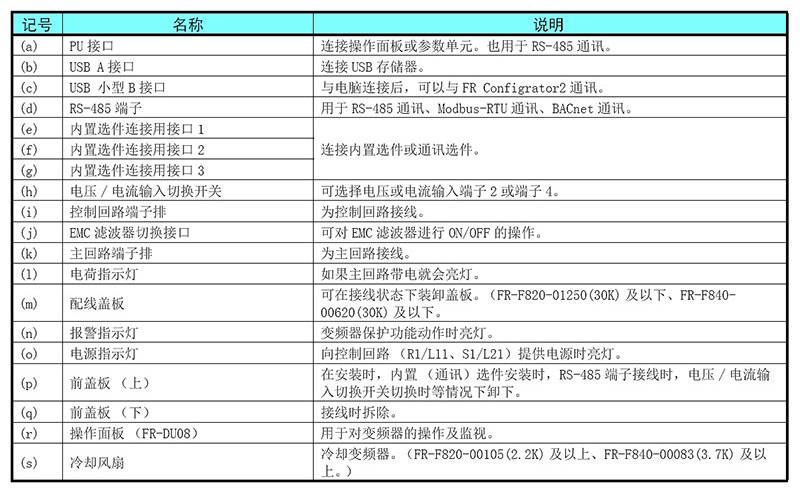

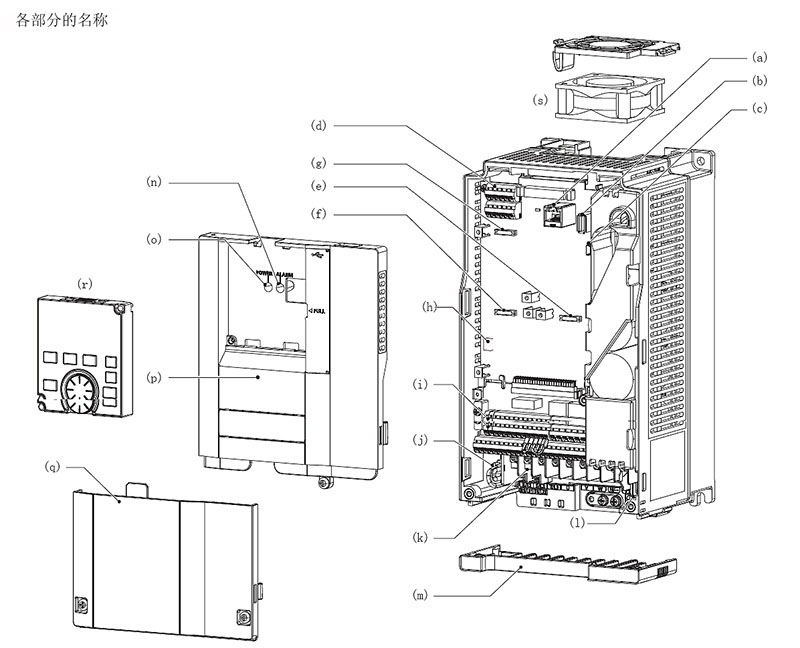

型号 | FR-F840-06830-2-60 | ||
适用电机容量（kW） | SLD | 355 | |
LD | 315 | ||
输出 | 额定容量（kVA） | SLD | 521 |
LD | 465 | ||
额定电流（A） | SLD | 683 | |
LD | 610 | ||
过载能力 | SLD | 110% 60秒，120% 3秒（反时限特性）（周围气温40°C） | |
LD | 120% 60秒，150% 3秒（反时限特性）（周围气温50°C） | ||
额定电压 | 3相380 - 500V | ||
电源 | 额定输入:交流电压·频率 | 3相380 - 500V 50Hz/60Hz | |
允许交流电压波动范围 | 323 - 500V 50Hz/60Hz | ||
允许频率波动范围 | ±5% | ||
额定输入电流（A） | SLD | 683 | |
LD | 610 | ||
电源设备容量（kVA） | SLD | 521 | |
LD | 465 | ||
防护结构（JEM 1030） | 开放式（IP00） | ||
冷却方式 | 强制风冷 | ||
大约重量（kg） | 166 | ||
注：
通用电机容量为是使用三菱标准4极电机时的最大适用容量。
额定输出容量是指输出电压为440V时。
过负载电流额定的%值表示与变频器的额定输出电流之比的比率值。反复使用时，必须等待变频器和电机降到100%负荷时的温度以下。
最大输出电压不能大于电源电压。在设定范围内可以变更最大输出电压。但是变频器输出侧电压的峰值为电源电压的1.41倍左右。
额定输入电流为额定输出电流时的值。额定输入电流随电源电抗（包括输入电抗器和电线）的值而变。
电源容量为额定电流输出状态下的数值随着电源侧的阻抗（包括输入电抗器和电线）的值而变化。
防护结构：FR-DU08：IP40（除了PU接口部分）。
超过480V时，必须设定Pr977输入电压模式选择。
| 品牌 | 三菱电机 |
| 额定功率(KW) | 3.7 |
| 输入电压(V) | 380～500V |
| 相数 | 三相 |
| 额定输出电流(A) | 7.6 |
| IP防护等级 | IP20 |
| 操作面板 | 内含 |
| 重量(kg) | 3.0 |
| 冷却方式 | 强制风冷 |
| 系列 | FR-F840 |
| 外形尺寸(mm)长×宽×高 | - |
