- 商品介绍
- 规格参数

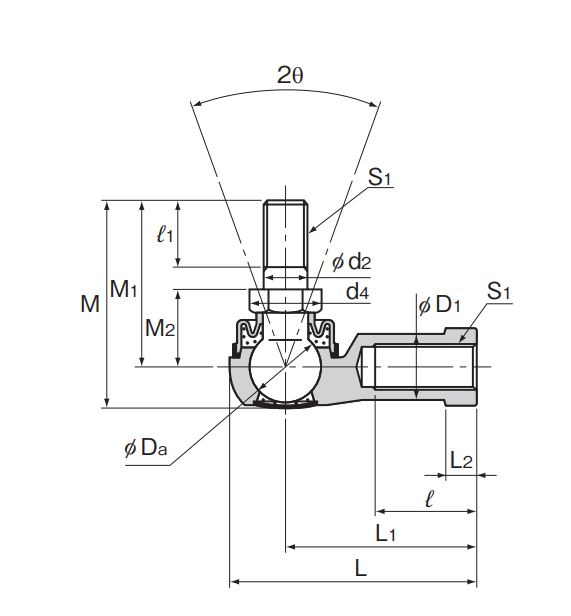

| 品牌 | THK |
| 外形尺寸长度L | 83 |
| 外形尺寸直径D | 38 |
| 外形尺寸高度M | 80 |
| 螺纹S₁JIS2级 | M16×2 |
| 夹持器尺寸L₁ | 64 |
| 夹持器尺寸ℓ | 34 |
| 夹持器尺寸L₂ | 11 |
| 夹持器尺寸D₁ | 22 |
| 夹持器尺寸D₂ | 27 |
| 夹持器尺寸W | 24 |
| 带球柄颈部尺寸d₂h9 | 16 |
| 带球柄颈部尺寸M₁ | 66 |
| 带球柄颈部尺寸M₂±0.3 | 23.5 |
| 带球柄颈部尺寸ℓ1 | 29 |
| 带球柄颈部尺寸六角B0-0.3 | 22 |
| 带球柄颈部尺寸d4 | 25.4 |
| 钢球直径 Da | 22.225 |
| 容许倾斜角2θº | 30 |
| 静态负荷容量CsN | 36400 |
| 屈服应力强度PkN | 26900 |
| 质量g | 325 |
