- 商品介绍
- 规格参数

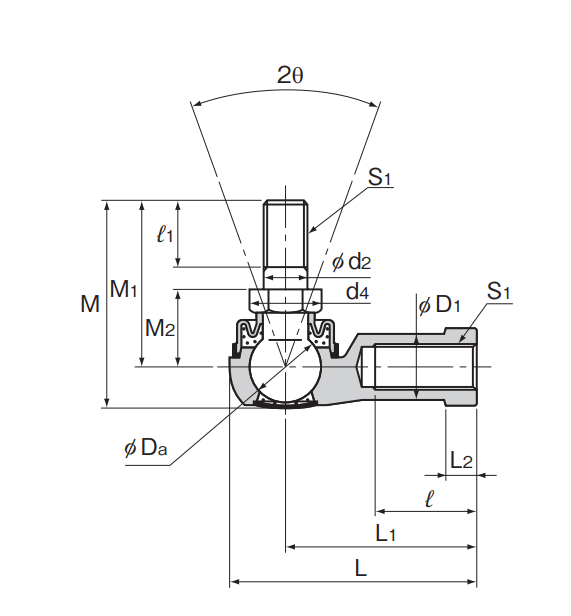

| 品牌 | THK |
| 外形尺寸长度L | 34.5 |
| 外形尺寸直径D | 15 |
| 外形尺寸高度M | 26.7 |
| 螺纹S₁JIS2级 | M5×0.8 |
| 夹持器尺寸L₁ | 27 |
| 夹持器尺寸ℓ | 15 |
| 夹持器尺寸L₂ | 4 |
| 夹持器尺寸D₁ | 9 |
| 夹持器尺寸D₂ | 12 |
| 夹持器尺寸W | 10 |
| 带球柄颈部尺寸d₂h9 | 5 |
| 带球柄颈部尺寸M₁ | 21 |
| 带球柄颈部尺寸M₂±0.3 | 10 |
| 带球柄颈部尺寸ℓ1 | 8 |
| 带球柄颈部尺寸六角B0-0.3 | 8 |
| 带球柄颈部尺寸d4 | 9.2 |
| 钢球直径 Da | 9.525 |
| 容许倾斜角2θº | 40 |
| 静态负荷容量CsN | 6470 |
| 屈服应力强度PkN | 2250 |
| 质量g | 12 |
