品牌 | THK |

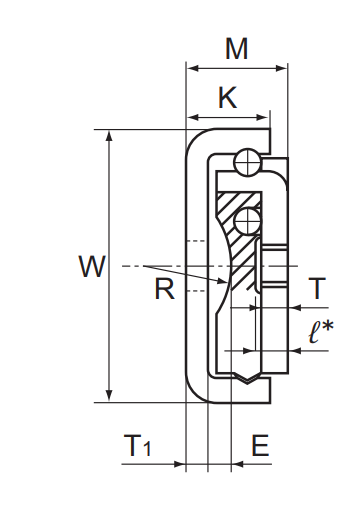

内滑块尺寸 宽度W | 13 |
内滑块尺寸高度m±0.05 | 4.5 |

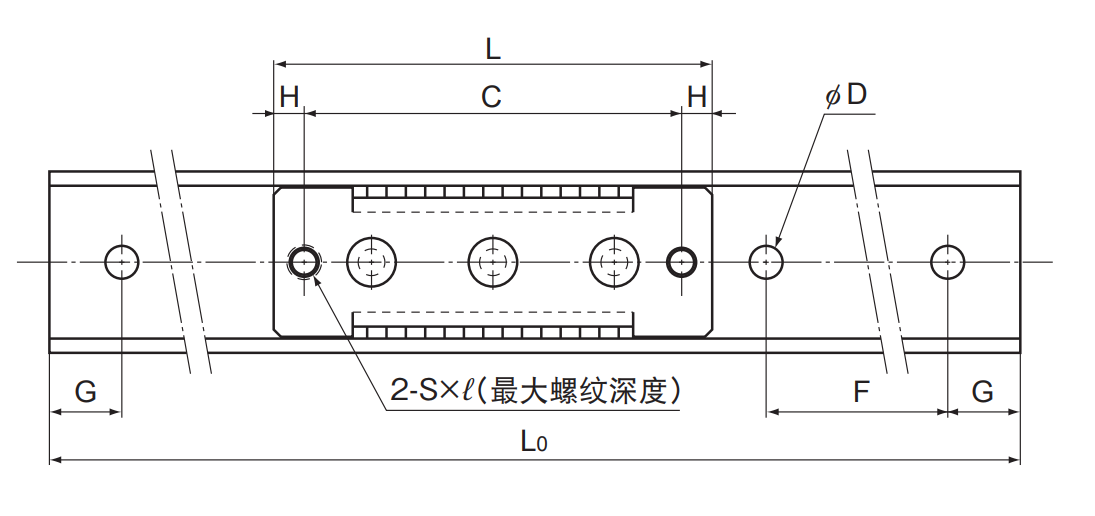

内滑块尺寸长度L | 22 |
内滑块尺寸长度C | 7 |
内滑块尺寸长度H | 7.5 |
内滑块尺寸长度E | 1.1 |
内滑块尺寸长度R | 4.2 |
内滑块尺寸长度S | M2 |
内滑块尺寸长度最大螺纹深度ℓ* | 1.3 |
内滑块尺寸T | 0.9 |
外侧轨道尺寸K | 4 |
外侧轨道尺寸T₁ | 1.1 |
外侧轨道尺寸D | 2.4 |
外侧轨道尺寸L。 | 40、60、80 |
外侧轨道尺寸F | 20 |
外侧轨道尺寸G | 10 |
基本额定载荷CN | 54.9 |
基本额定载荷CON | 72.5 |
质量内滑块g | 2.4 |
质量外侧轨道g/m | 166 |
种类 | 0号圆头小螺钉 (1类) |
螺钉的公称直径×螺距 | M2×0.4 |
