- 商品介绍
- 规格参数
| 品牌 | THK |
| B | 142 |
| L 1 | 63.4 |
| N | 19 |
| E | 16 |
| d 1 ×d 2 ×h | 18×26×22 |
| S×ℓ | M16×37 |

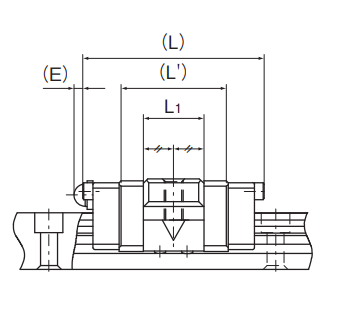

| 外形尺寸M | 90 |
| 外形尺寸W | 170 |
| 外形尺寸L | 144.4 |
| 外形尺寸L´ | 107.4 |

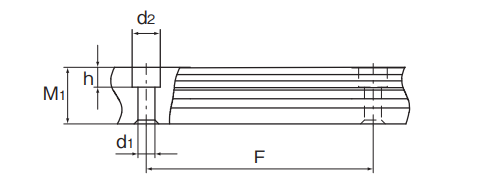

| LM轨道尺寸直线轨道W1 | 63 |
| LM轨道尺寸直线轨道W2 | 53.5 |
| LM轨道尺寸直线轨道F | 150 |
| LM轨道高度M1 | 53 |

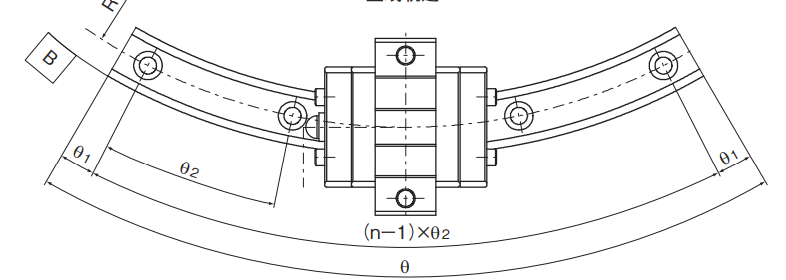

| 曲线轨道R | 1000 |
| 曲线轨道n | 8 |
| 曲线轨道 θº | 60 |
| 曲线轨道 θ₁° | 2 |
| 曲线轨道 θ₂º | 8 |
| 基本动额定载荷（C） 合成（C）kN | 66.2 |
| 基本静额定载荷（C 0 ）直线部（Cost）kN | 66.7 |
| 基本静额定载荷（C 0 ） 曲线部(Cor)kN | 36.2 |
| 直线部 MΑ | 1.47 |
| 曲线部 MΑ | 0.66 |
| 直线部 MB | 1.47 |
| 曲线部 MB | 0.73 |
| 直线部 MC | 1.83 |
| 曲线部 MC | 0.94 |
| 曲线轨道 R | 1500 |
| 曲线轨道 R | 2000 |
| 曲线轨道 N | 10 |
| 曲线轨道 N | 12 |
| 曲线轨道 θº | 45 |
| 曲线轨道 θº | 45 |
| 曲线轨道 θ₁° | 3 |
| 曲线轨道 θ₁° | 0.5 |
| 曲线轨道 θ₂º | 6 |
| 曲线轨道 θ₂º | 4 |
| 高度M | - |
| 宽度W | - |
| 长度 L | - |
| C | - |
| S | - |
| H | - |
| T | - |
| T1 | - |
| K | - |
| 油嘴 | - |
| e 0 | - |
| f 0 | - |
| D0 | - |
| H 3 | - |
| 宽度 W 1 0 -0.05 | - |
| W 2 | - |
| 高度 M 1 | - |
| 孔距F | - |
| 长度 *Max | - |
| C KN | - |
| CoKN | - |
| MA单滑块 | - |
| MA双滑块 紧靠 | - |
| MB单滑块 | - |
| MB 双滑块 紧靠 | - |
| MC 双滑块 | - |
| LM滑块 Kg | - |
| LM 轨道 Kg/m | - |
| t | - |
| W 3 | - |
| B1 | - |
| B3 | - |
| B4 | - |
| C1 | - |
| L 2 | - |
| 静态容许力矩 *M OkN•m | - |
| 静态容许力矩 *M BkN•m | - |
| C 2 | - |
| ℓ1 | - |
| ℓ2 | - |
| 静态容许力矩 ＊ M 0kN•m | - |
| 静态容许力矩 ＊ M BkN•m | - |
