- 商品介绍
- 规格参数

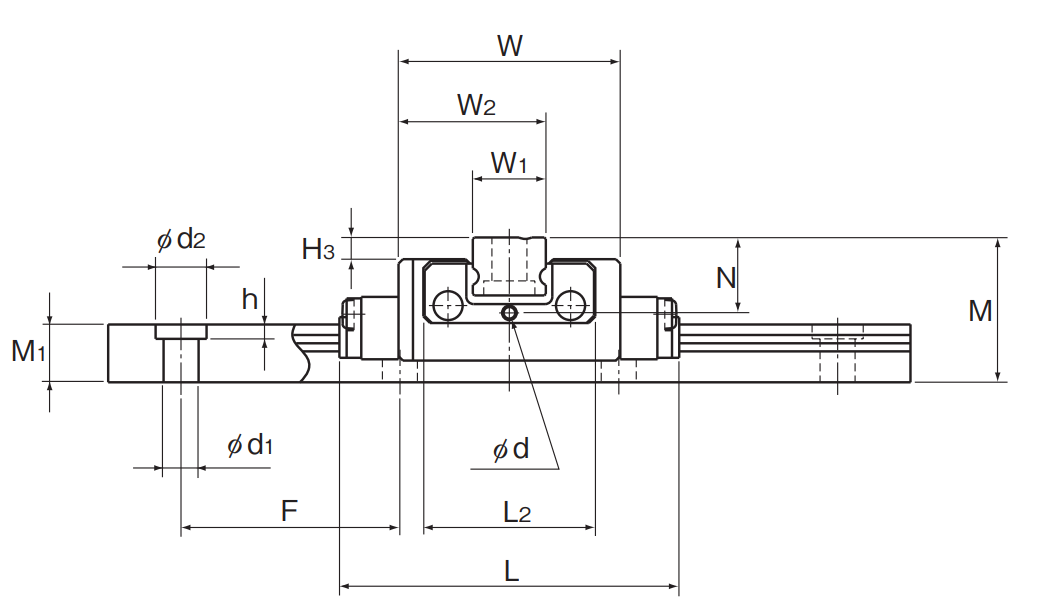

| 品牌 | THK |
| B | 82 |
| L 1 | 32.6 |
| N | 8 |
| E | 12 |
| d 1 ×d 2 ×h | 9×14×12 |
| S×ℓ | M10×21 |
| 外形尺寸M | 48 |
| 外形尺寸W | 100 |
| 外形尺寸L | 80.6 |
| 外形尺寸L´ | 54.6 |
| LM轨道尺寸直线轨道W1 | 34 |
| LM轨道尺寸直线轨道W2 | 33 |
| LM轨道尺寸直线轨道F | 80 |
| LM轨道高度M1 | 29 |
| 曲线轨道R | 600 |
| 曲线轨道n | 7 |
| 曲线轨道 θº | 60 |
| 曲线轨道 θ₁° | 3 |
| 曲线轨道 θ₂º | 9 |
| 基本动额定载荷（C） 合成（C）kN | 17.7 |
| 基本静额定载荷（C 0 ）直线部（Cost）kN | 19 |
| 基本静额定载荷（C 0 ） 曲线部(Cor)kN | 11.5 |
| 直线部 MΑ | 0.22 |
| 曲线部 MΑ | 0.11 |
| 直线部 MB | 0.22 |
| 曲线部 MB | 0.12 |
| 直线部 MC | 0.29 |
| 曲线部 MC | 0.17 |
| 曲线轨道 R | 800 |
| 曲线轨道 R | 1000 |
| 曲线轨道 N | 11 |
| 曲线轨道 N | 12 |
| 曲线轨道 θº | 60 |
| 曲线轨道 θº | 60 |
| 曲线轨道 θ₁° | 2.5 |
| 曲线轨道 θ₁° | 2.5 |
| 曲线轨道 θ₂º | 5.5 |
| 曲线轨道 θ₂º | 5 |
| 高度M | - |
| 宽度W | - |
| 长度 L | - |
| C | - |
| S | - |
| H | - |
| T | - |
| T1 | - |
| K | - |
| 油嘴 | - |
| e 0 | - |
| f 0 | - |
| D0 | - |
| H 3 | - |
| 宽度 W 1 0 -0.05 | - |
| W 2 | - |
| 高度 M 1 | - |
| 孔距F | - |
| 长度 *Max | - |
| C KN | - |
| CoKN | - |
| MA单滑块 | - |
| MA双滑块 紧靠 | - |
| MB单滑块 | - |
| MB 双滑块 紧靠 | - |
| MC 双滑块 | - |
| LM滑块 Kg | - |
| LM 轨道 Kg/m | - |
| t | - |
| W 3 | - |
| B1 | - |
| B3 | - |
| B4 | - |
| C1 | - |
| L 2 | - |
| 静态容许力矩 *M OkN•m | - |
| 静态容许力矩 *M BkN•m | - |
| C 2 | - |
| ℓ1 | - |
| ℓ2 | - |
| 静态容许力矩 ＊ M 0kN•m | - |
| 静态容许力矩 ＊ M BkN•m | - |
