电路连接说明	螺丝连接
电缆截面
- 最小电缆截面	0,75 mm²
- 最大电缆截面	2.5 mm²
机械寿命	30.000.000 操作次数
开关频率	max. 5000 /h
注意	所有的电缆截面表示包括了导线和线耳
操作元件构造	棒杆
操动扭矩	min. 26 Ncm
回弹时间	依照操动速度
切换时间	< 2 ms
和开关轴成#02#角时的操动速度
- 最小操动速度
- 最大操动速度	2.5 m/s

产品名称	336 Stabschwenkhebel 10H
标准	EN 60947-5-1, BG-GS-ET-15
符合指令 (Y/N)	有
满足安全功能（是/不)	无
操动件型号	D 到 EN 50041
原料
- 外壳的原材料	塑料, 玻璃纤维增强热塑塑料, 自熄灭
- 杆的材质	金属薄膜
- 标杆的原材料	塑料
- 触点材料	银
外壳喷涂	无
外壳结构类型	标准施工设计
重量	165 g

周围温度
- 最低环境温度	−30 °C
- 最高环境温度	+80 °C
防护等级	IP67

转换元件说明	常开触点（NO）, 打开(NC)
转换原理	速动开关元件
辅助触点数量	1 件
安全接触点的数量	1 件
额定冲击耐压 Uimp	6 kV
额定绝缘电压 Ui	500 V
热测试电流 Ithe	10 A
应用类别	AC-15: 230 V / 4 A, DC-13: 24 V / 4 A
必需有额定短路电流保护	1000 A
最大保险容量	6 A D型玻璃保险

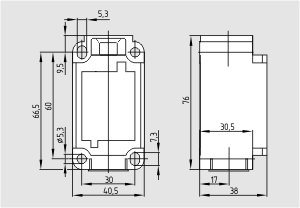

产品尺寸 Dimensions

传感器尺寸
- 传感器宽度	40.5 mm
- 传感器高度	111.5 mm (无杆)
- 传感器长度	52 mm

品牌	施迈赛
触头类型	1 NC + 1 NO
系列	336
类别	限位开关
极数	-
驱动杆种类	长杆摇臂
电气连接	-
操作头类型	-
材料	-
