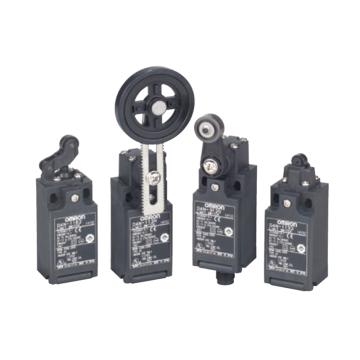

产品类型
1﹒标准类型
| 激励器类型 | 零件编号 |
| 推压塞柱 | AZ8111 |
| 滚轴塞柱 | AZ8112 |
| 横跨滚轴塞柱 | AZ8122 |
| 滚轴臂 | AZ8104 |
| 可调滚轴臂 | AZ8108 |
| 可调节杆 | AZ8107 |
| 可伸缩杆 | AZ8166 |
| 弹簧线 | AZ8169 |
■规格及特性概要
1.规格
1）标准型
负载 额定控制电压 | 阻性负载 （Ф≒1） | 感性负载 （Ф≒0.4） |
| AC125V | 5A | 3A |
| AC250V | 5A | 2A |
| DC125V | 0.4A | 0.1A |
2.特性
| 触点规格 | 触点排列 | 双电路双断型（1a1b） | |
| 触点阻抗（起始） | 15mΩ以下（在6至8V电压，额定电流下） | ||
| 触点材料 | 镀金银合金触点（不含镉） | ||
| 电气性能 | 绝缘电阻（起始） | 100mΩ以上（在DC500V绝缘电阻时测得） | |
| 抗电压性能 | 非连续端子之间（起始）：1，000/1分钟，无电压金属件与各端子之间：2，000V/1分钟接地与各端子之间：2，000V/1分钟 | ||
| 机械性能 | 抗冲击性 | 自由状态下 | 98m/s²{10G}以下 |
| 滿负荷状态下 | 294m/s²{30G}以下 | ||
| 抗振动能力 | 标准型：55Hz.以下、带指示灯型：10～50Hz.（双振幅1.5mm） | ||
| 寿命 | 机械寿命 | 1,000万次以上（通断频率120次/分钏） | |
| 电气寿命（阻性负载） | 30万次以上（额定负载）、电磁接触器FC-100(AC200V)负载：500万次以上 | ||
| 使用条件 | 环境温度/环境湿度 | －20℃～＋60℃/95%RH以下（在20℃） | |
| 最大通断频率 | 120次/分钟 | ||
3.EN60947-5-1特性
| 项目 | 内容 |
| 额定绝缘电压（ui） | 250VAC |
| 额定抗冲击电压(Uimp) | 2.5kV |
| 换向电压 | 2.5kV |
| 额定密封热电流（Ithe） | 5A |
| 限制短路电流 | 100A |
| 短路保护器 | 10A保险丝 |
| 防护等级 | IP64 |
| 污染等级 | 3 |
4.工作特性
特性 激励器 | 工作强度(O.F.) 最大(N{gf}) | 回复强度(R.F.) 最小(N{gf}) | 预行程(P.T.) 最大(mm) | 差动(M.D.) 最大(mm) | 起程(O.T.) 最大(mm) | 总行程(T.T.) (mm) |
推压塞柱 滚轴塞柱 横跨滚轴塞柱 | 8.83 {900} | 1.47{150} | 1.5mm | 0.7mm | 4mm | 5.5mm |
| 滚轴臂 | 5.88 {600} | 0.49 {50} | 20º | 10º | 75º | 95º |
| 可调滚轴臂 | 7.84{800}～3.35{342} | 0.49{50}~0.21{21} | 20º | 10º | 75º | 95º |
| 可调节杆 | 7.84{800}～1.99{203} | 0.49{50}~0.12{12} | 20º | 10º | 75º | 95º |
可伸缩杆 弹簧线 | 0.88 {90} | － | 30mm | － | 20mm | 50mm |
※弯曲半径100mm合计弯曲角度360度的曲线状态的特性。
注）1.如果超过T.T.使用，向激励器所加的力也将超过O.F.的数倍，造成机械的破损、以及缩短使用寿命，敬请注意。
5.防护特性
| 防护结构防护 | VL微型 限位开关 | |
| IEC标准 | JIS | |
| IP60 | 防尘型 | ○ |
| IP64 | 防溅型 | ○ |
| － | 抗油型 | ○ |
| 品牌 | 海天 |
| 系列 | AZD1004 |
| 类别 | 限位开关 |
| 触头类型 | - |
| 极数 | - |
| 驱动杆种类 | - |
| 电气连接 | - |
| 操作头类型 | - |
| 材料 | - |
