产品介绍 Overview
技术参数 Specifications
型号 | FR-D740-7.5K-CHT | |
适用电机容量（kW） | 7.5 | |
输出 | 额定容量（kVA） | 13.0 |
额定电流（A） | 16.0 | |
过载额定电流 | 150% 60s、200% 0.5s (反限时特性） | |
电压 | 3 相380V～480V | |
电源 | 额定输入交流电压、频率 | 3相380V～480V 50Hz/60Hz |
交流电压容许波动范围 | 325 〜528V 50Hz/60Hz | |
频率容许波动范围 | ±5% | |
额定容量（kVA） | 17 | |
保护结构（JEM 1030） | 封闭式 | |
冷却方式 | 强制风冷 | |
大约重量（kg） | 3.3 | |
注：
适用电机表示使用三菱标准4极电机时的最大适用容量。
定输出容量是指输出电压为440V时的容量。
过载额定电流的%值表示相对于变频器额定输出电流的比率。反复使用时，必须等变频器和电机降到100%负载时的温度以下。
最大输出电压不能高于电源电压，在设定范围内可以更改最大输出电压。但是变频器输出侧电压波形的峰值为电源电压的1.41倍左右。
电源容量随着电源侧的阻抗（包括输入电抗器和电线）值而变化。

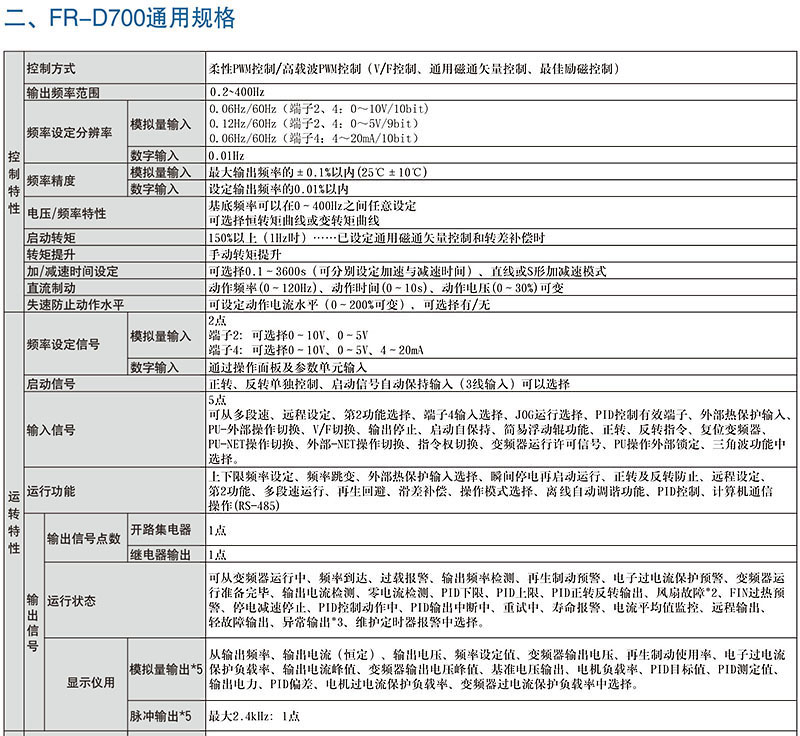

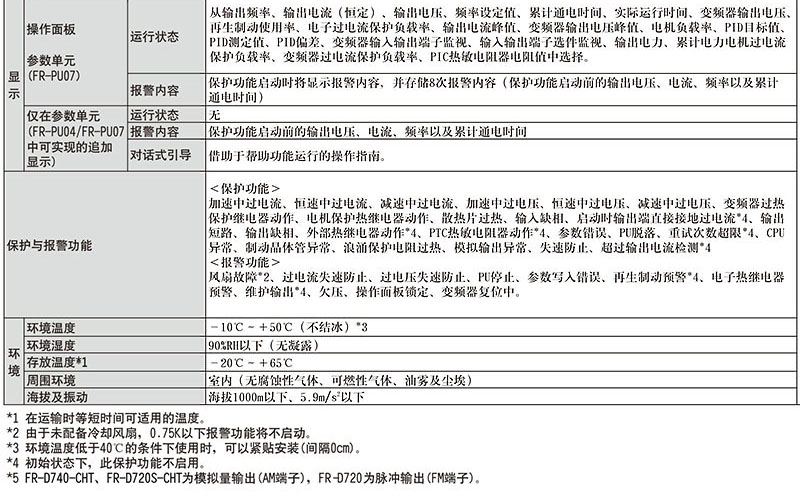

选型指南 SelectionData
产品细节 Details

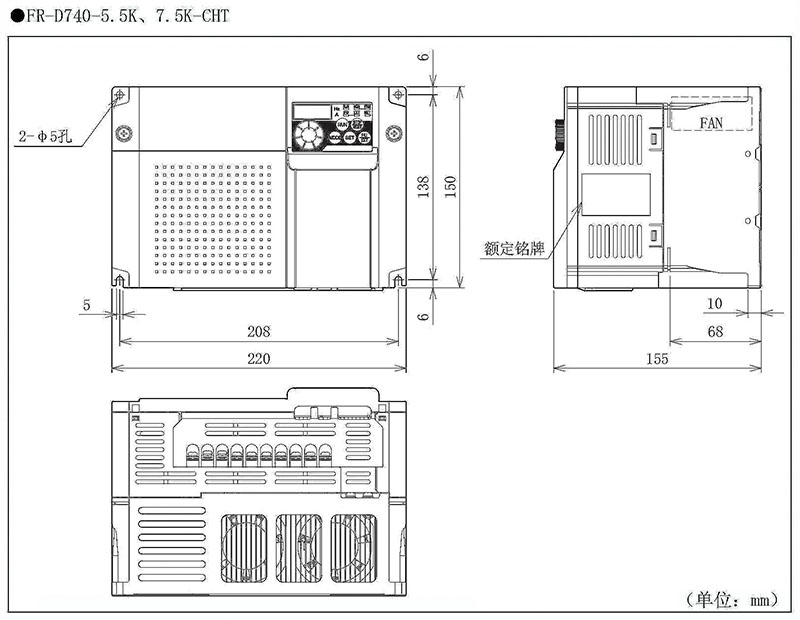

产品尺寸 Dimensions
产品应用 Applications
| 品牌 | 三菱电机 |
| 额定功率(KW) | 7.5 |
| 输入电压(V) | 200～240V |
| 相数 | 三相 |
| 额定输出电流(A) | 16 |
| 外形尺寸(mm)长×宽×高 | 155×220×150 |
| IP防护等级 | IP20 |
| 操作面板 | 内含 |
| 重量(kg) | 3.3 |
| 冷却方式 | 强制风冷 |
| 系列 | FR-D740 |
