Controller Link是一种可以轻松高速发送和接收大量数据的FA网络。 Controller Link支持可以实现PLC和计算机之间共享数据的数据链
接和可以随时收发数据的信息服务。
可以灵活构筑系统，采用中继器单元可以实现三通配线、远距离配线、以及将部分网络转换为光纤电缆。
无需编程，只需设置数据链接表即可轻松获取大容量数据链接。
• 可设置单元的每个节点最多发送/接收20,000 *1字 （板卡可设置62,000字）。
• 在确保数据准确性的前提下，每个节点可以执行4,000 *2字的数据链接。
• 可以在数据链接处于运行状态时更改用户设置数据链接表。 *3
• 可以采用错误诊断支持软件和多种状态标志监控整个系统的错误。
*1. 1.2或更高版本的单元可支持。
*2. 支持CJ1W-CLK23和3G8F7-CLK□3。
*3. 支持CJ1W-CLK23、 3G8F7-CLK□3和以 “ -V1”结尾的型号。
| 项目 | 规格 |
| 型号 | CJ1W-CLK23 3G8F7-CLK23-E CJ1W-CLK21-V1 *1 3G8F7-CLK21-EV1 *1 |
| 类型 | 有线型 （双绞线屏蔽电缆） |
| 通信方式 | N： N令牌总线式 |
| 编码 | 曼彻斯特编码 |
| 调制方式 | 基带码 |
| 同步方式 | 标志同步 （符合HDLC标准） |
| 传送路径形式 | 多点式 （总线型） |
| 传送速度 | 由传送速度决定的最大传送距离如下： 2Mbits/s: 500m 1Mbits/s: 800m 500kbits/s: 1km |
| 最大传送距离 | 节点间的最大距离 未指定。（整个系统必须达到最大传送距离。） |
| 传输介质 | 指定的双绞线屏蔽电缆 2根信号线， 1根屏蔽线 |
| 节点连接方式 | PLC：连接至端子 计算机：使用专用 （已附带）连接器连接块 |
| 最大节点数 | 32或62个节点*2 *3 |
| 适用编程设备 | CX-One中的CX-Integrator、 CX-Programmer*3中的CX-Net、编程器 |
| 通信功能 | 数据链接和信息服务 |
| 数据链接字数 | 每个节点的发送字： 4,000字以下 （ CJ1W-CLK@3）， 1,000字以下 （所有其他型号） 每个节点的发送/接收字数： 12,000字以下 （ 1.2版以下） 20,000字以下 （ 1.2或更高版本） 每个网络的发送总字数 ： 62,000字以下 |
| 数据链接区 | PLC：二进制区 （ CIO区、工作区、链接区*4）、数据存储区、扩展数据存储区 （ EM） 计算机： FinsGateway事件内存 |
| 信息长度 | 2,012字节以下 （包括信息头） |
| RAS功能 | • 轮询节点备份功能 • 自检功能 （启动时进行硬件检查） • 回波测试和广播测试 （采用FINS命令） • 监视时钟 • 错误日志功能 |
| 错误控制 | 曼彻斯特编码检查 CRC检查 （ CCITT X16+X12+X5+1） |
*1. 此机型已于２０１２年７月停止生产。
*2. 如果不使用中继器单元，有线型的最大节点数为32。当组建超过32个节点的网络时需要使用中继器单元。如果使用中继器单元，只能使用下列Controller Link单元
或板卡，并为所有节点的DM参数软件交换器设置 “ Wired Network 62 Node Enable Bit”。
CS1W-CLK23/CLK21-V1
CJ1W-CLK23/CLK21-V1
3G8F7-CLK23-E/CLK21-EV1
*3. 只能在不超过32个节点 （节点地址1~32）的系统中使用CX-Programmer 3.1版中的CX-Net或更低版本。如果系统采用最大节点数为62 （节点地址1～62），使用CX
Programmer 3.2版或更高版本中的CX-Net或CX-Integrator。
*4. CJ系列PLC不含链接区域，但LR000～LR199自动转换为CIO 1000～CIO 1199。
| 品牌 | 欧姆龙 |
| 重量(kg) | 0.11 |
| 输入电压(V) | DC 5V |
| 系列 | CJ1W |
| 型号 | CJ1W-CLK23 |
| 连接器 | 光纤连接器 |
| 接口类型 | - |

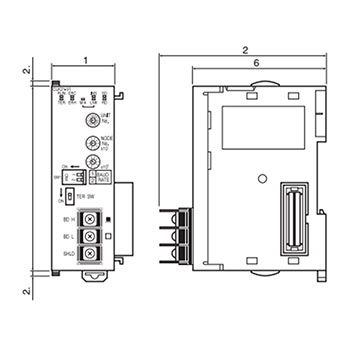

| 外形尺寸(mm)长×宽×高 | - |
| 通讯协议 | - |
| 处理时间 | - |
| 内置存储器 | - |
| 数字量输入集成通道（DI） | - |
| 数字量输出集成通道（DO） | - |
| 模拟量输入集成通道（AI） | - |
| 模拟量输出集成通道（AO） | - |
