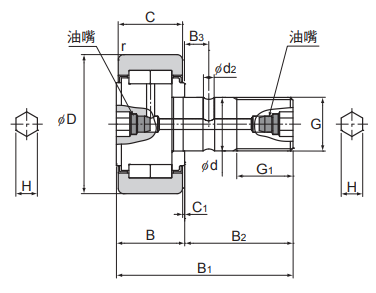

| 品牌 | THK |
| 螺柱直径 d | 30 |
| 外径 D | 80 |
| 外圈宽度 C | 35 |
| 螺纹 G | M30×1.5 |
| 主要尺寸 G1 | 32 |
| 主要尺寸 B | 37 |
| 主要尺寸 全长B1 | 100 |
| 主要尺寸 B2 | 63 |
| 主要尺寸 B3 | 15 |
| 主要尺寸 C1 | 1 |
| 主要尺寸 d2 | 4 |
| 主要尺寸 H | 8 |
| 主要尺寸 rsmin | 1.1 |
| 主要尺寸 肩部尺寸 f(最小) | 47 |
| 基本额定载荷 配有保持架 CkN | 94.8 |
| 基本额定载荷 配有保持架 CokN | 135 |
| 最大容许载荷 FokN | 73.7 |
| 轨迹负荷容量 圆筒形外圈 kN | 52.6 |
| 轨迹负荷容量 球面外圈 kN | 14.9 |
| 极限转速 ※ 配有保持架 min -1 | 2100 |
| 质量 保持架型 g | 1840 |
| 基本额定载荷 全滚子 CkN | - |
| 基本额定载荷 全滚子 C oKN | - |
| 极限转速 ※ 全滚子 min -1 | - |
| 质量 全滚子型 g | - |
| 配件规格滚子的 导向方式 | - |
| 配件规格 滚子的 导向方式 | - |
| 配件规格 材质 | - |
| 配件规格 材质 | - |
| 配件规格 密封圈 | - |
| 配件规格 密封圈 | - |
| 配件规格 外圈形状 | - |
| 配件规格 外圈形状 | - |
| 标记 | - |
| 标记 | - |
| 标记 | - |
| 标记 | - |
| 主要尺寸 S1 | - |
| 偏心量 e | - |
| H ★ | - |
| 主要尺寸 d 1 | - |
| 容许推力负荷 N | - |
| 最大容许载荷 FokN | - |
| 轨迹负荷容量 kN | - |
| 极限转速 min -1 | - |
| 质量 g | - |
| ℓ1 | - |
| ℓ2 | - |
| e | - |
| 安装孔尺寸H 公差H7 | - |
| t （最小） | - |
| 肩部尺寸 f （最小） | - |
| h （基准值） | - |
