- 商品介绍
- 规格参数

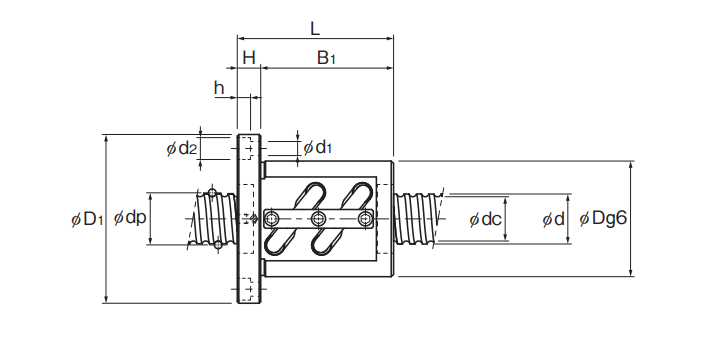

| 品牌 | THK |
| 丝杠轴 外径 d | 28 |
| 导程 Ph | 10 |
| 钢球 中心直径dp | 29.75 |
| 沟槽谷径dc | 22.4 |
| 负荷 圈数列×圈 | 1×1.5 |
| 基本额定载荷 Ca kN | 15.6 |
| 基本额定载荷 C 0 a kN | 29.4 |
| 刚性K N/um | 350 |
| 外径 D | 65 |
| 法兰直径 D ₁ | 106 |
| 全长 L ₁ | 88 |
| H | 18 |
| PCD | 85 |
| 润滑孔 A | M6 |
| 丝杠轴的惯性力矩/mm kg•m ² /mm | 4.74×10 |
| 螺母质量kg | 2.33 |
| 轴质量 kg/m | 4.15 |
| B ₁ | 70 |
| d ₁ ×d ₂ ×h | 11×17.5×11 |
| 容许载荷 ※ F P kN | - |
| d ₁ | - |
| T1 | - |
| T2 | - |
| U MAX | - |
| V MAX | - |
| R MAX | - |
| 丝杠轴 沟槽谷径 dc | - |
| 孔盖直径 D ₂ | - |
| B ₂ | - |
| N ₁ | - |
| 基本额定载荷 Ca ★ kN | - |
| 法兰安装孔类型 | - |
| Tm | - |
| 外径 Dg6 | - |
| 最大容许转速 min -¹ | - |
| 基本额定载荷SDA-V(带保持器)Ca kN | - |
| 基本额定载荷SDA-V(带保持器)Coa kN | - |
| 基本额定载荷SDA-Vz(全钢球型)Ca kN | - |
| 基本额定载荷SDA-Vz(全钢球型)Coa kN | - |
| 刚性SDA-V(带保持器)K N/um | - |
| 刚性SDA-Vz(全钢球型)K N/um | - |
| 容许转速SDA-V(带保持器)min | - |
| 容许转速SDA-VZ(全钢球型)min | - |
| Tw | - |
| 条数 | - |
| 轴 质量 ※¹ kg/m | - |
| 行程 | - |
| 丝杠轴长度 L ₁ | - |
| 丝杠轴长度 L ₂ | - |
| 丝杠轴长度 L ₃ | - |
| 丝杠轴 轴心的振摆 D | - |
| 螺母 外圆面的振摆 H | - |
| 法兰 垂直度 I | - |
| 螺纹沟槽面的振摆 J | - |
| 导程精度 代表运行距离误差 | - |
| 导程精度 变动 | - |
| 导程(mm) | - |
| BCD(mm) | - |
| 沟槽谷径(mm) | - |
| 螺纹旋向、条数 | - |
| 间隙标记 | - |
| 间隙标记 | - |
| 间隙标记 | - |
| 轴向间隙(mm) | - |
| 轴向间隙(mm) | - |
| 轴向间隙(mm) | - |
| 基本动额定载荷Ca(kN) | - |
| 基本动额定载荷Ca(kN) | - |
| 基本动额定载荷Ca(kN) | - |
| 基本静额定载荷C 0 a(kN) | - |
| 基本静额定载荷C 0 a(kN) | - |
| 基本静额定载荷C 0 a(kN) | - |
| 预压扭矩(N•m) | - |
| 预压扭矩(N•m) | - |
| 预压扭矩(N•m) | - |
| 间隔钢球 | - |
| 间隔钢球 | - |
| 间隔钢球 | - |
| 刚性值(N/um) | - |
| 循环方式 | - |
| 圈数 | - |
| 刚性值 (N/um) | - |
| 导程精度 | - |
