- 商品介绍
- 规格参数
| 品牌 | THK |
| 螺母质量kg | 0.2 |
| 轴质量 kg/m | 1.25 |
| 行程 | 800 |

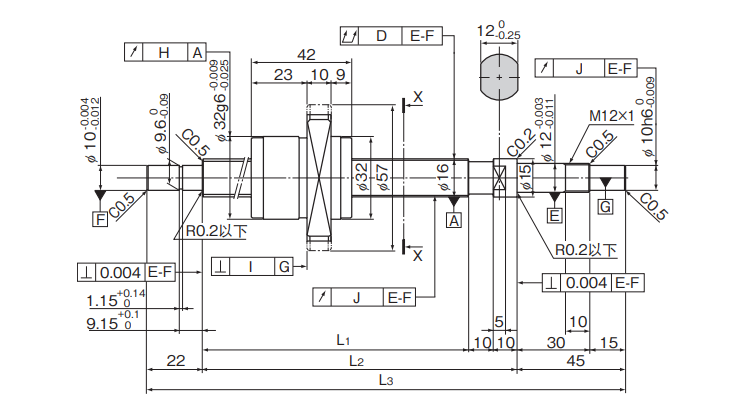

| 丝杠轴长度 L ₁ | 884 |
| 丝杠轴长度 L ₂ | 904 |
| 丝杠轴长度 L ₃ | 971 |
| 丝杠轴 轴心的振摆 D | 0.12 |
| 螺母 外圆面的振摆 H | 0.03 |
| 法兰 垂直度 I | 0.018 |
| 螺纹沟槽面的振摆 J | 0.014 |
| 导程精度 代表运行距离误差 | ±0.05/300 |
| 导程精度 变动 | ±0.05/300 |
| 导程(mm) | 16 |
| BCD(mm) | 16.65 |
| 沟槽谷径(mm) | 13.7 |
| 螺纹旋向、条数 | 右,2 |
| 间隙标记 | G0 |
| 间隙标记 | GT |
| 间隙标记 | G2 |
| 轴向间隙(mm) | 0 |
| 轴向间隙(mm) | 0.005以下 |
| 轴向间隙(mm) | 0.02以下 |
| 基本动额定载荷Ca(kN) | 4.4 |
| 基本动额定载荷Ca(kN) | 7.1 |
| 基本动额定载荷Ca(kN) | 7.1 |
| 基本静额定载荷C 0 a(kN) | 7.2 |
| 基本静额定载荷C 0 a(kN) | 14.3 |
| 基本静额定载荷C 0 a(kN) | 14.3 |
| 预压扭矩(N•m) | 2×10/～9.8×10 |
| 间隔钢球 | 1∶1 |
| 刚性值(N/um) | 120 |
| 循环方式 | 端盖 |
| 圈数 | 1.8圈×2列 |
| 刚性值 (N/um) | 230 |
| 丝杠轴 外径 d | - |
| 导程 Ph | - |
| 钢球 中心直径dp | - |
| 沟槽谷径dc | - |
| 负荷 圈数列×圈 | - |
| 基本额定载荷 Ca kN | - |
| 基本额定载荷 C 0 a kN | - |
| 容许载荷 ※ F P kN | - |
| 刚性K N/um | - |
| 外径 D | - |
| 法兰直径 D ₁ | - |
| 全长 L ₁ | - |
| H | - |
| PCD | - |
| d ₁ | - |
| T1 | - |
| T2 | - |
| U MAX | - |
| V MAX | - |
| R MAX | - |
| 润滑孔 A | - |
| 丝杠轴的惯性力矩/mm kg•m ² /mm | - |
| 丝杠轴 沟槽谷径 dc | - |
| 孔盖直径 D ₂ | - |
| B ₁ | - |
| B ₂ | - |
| N ₁ | - |
| 基本额定载荷 Ca ★ kN | - |
| 法兰安装孔类型 | - |
| Tm | - |
| 外径 Dg6 | - |
| d ₁ ×d ₂ ×h | - |
| 最大容许转速 min -¹ | - |
| 基本额定载荷SDA-V(带保持器)Ca kN | - |
| 基本额定载荷SDA-V(带保持器)Coa kN | - |
| 基本额定载荷SDA-Vz(全钢球型)Ca kN | - |
| 基本额定载荷SDA-Vz(全钢球型)Coa kN | - |
| 刚性SDA-V(带保持器)K N/um | - |
| 刚性SDA-Vz(全钢球型)K N/um | - |
| 容许转速SDA-V(带保持器)min | - |
| 容许转速SDA-VZ(全钢球型)min | - |
| Tw | - |
| 条数 | - |
| 轴 质量 ※¹ kg/m | - |
| 预压扭矩(N•m) | - |
| 预压扭矩(N•m) | - |
| 间隔钢球 | - |
| 间隔钢球 | - |
| 导程精度 | - |
