- 规格参数
| 品牌 | THK |
| 外径 D | 48 |
| 外径 公差 | ‒0.009 ‒0.025 |
| 长度 L | 50 |
| 基本额定扭矩 C T N•m | 31.4 |
| 基本额定扭矩 C 0T N•m | 34.3 |
| 基本额定载荷 C kN | 7.06 |
| 基本额定载荷 C 0 kN | 12.6 |

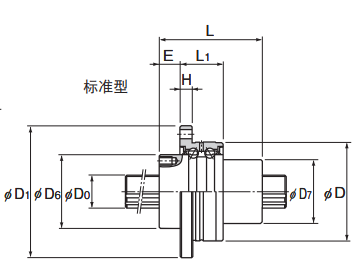

| 法兰直径 D1 | 64 |
| H | 6 |
| PCD | 56 |
| S×ℓ | M4×6 |
| 钢球列 | 6 |
| 静态容许力矩 M A N•m | 67.6 |
| 花键轴径 Do h7 | 16 |
| 花键轴 kg/m | 1.6 |
| D 6 h7 | 36 |
| L1 | 21 |
| PCD1 | 30 |
| d1 | 4.5 |
| 支撑轴承基本额定载荷 CkN | 6.7 |
| 支撑轴承基本额定载荷 C0kN | 6.4 |
| 质量 花键母 kg | 0.35 |
| D 7 | 31 |
| 标准型 E | 10 |
| K型 E | 10 |
| 油孔位置 F | 10.5 |
| 长度 公差 | - |
| L2 | - |
| L3 | - |
| D2 | - |
| 键槽尺寸 bH8 | - |
| 键槽尺寸 t+0.10 | - |
| 键槽尺寸 ℓo | - |
| r | - |
| C | - |
| 润滑孔 do | - |
| 花键轴外径 Do | - |
| 花键轴外径 ds | - |
| 静态容许力矩 M A.1 N•m | - |
| 静态容许力矩 M A.2 N•m | - |
| 质量 花键母 g | - |
| 质量 花键轴kg/m | - |
| 法兰直径 公差 | - |
| F | - |
| 润滑孔 d0 | - |
| 安装孔 d 1 ×d 2 ×h | - |
| 外径 D 3 | - |
| E | - |
| 安装孔 d 1 | - |
| 高度 M | - |
| 宽度 W | - |
| B | - |
| J ±0.15 | - |
| W1 ±0.15 | - |
| T | - |
| K | - |
| N | - |
| bH8 | - |
| 长度 L(带密封圈) | - |
| 长度 L1(无密封圈) | - |
| 长度 L2 | - |
| 键槽尺寸 t | - |
| 静态容许力矩 M A2 （有密封垫片）N•m | - |
| 静态容许力矩 M A2 (无密封垫片) N•m | - |
| 花键母外径 D | - |
| 花键母外径 公差 | - |
| 外径 D4 | - |
| 宽度 L1 | - |
| 宽度 公差 | - |
| 齿面圆 直径 D5 | - |
| 标准节圆 直径 PCD | - |
| 模数 m | - |
| 齿数 z | - |
| 静态容许 力矩 M A N•m | - |
| 花键母 单元 kg | - |
| 止推座圈宽度 G | - |
| 止推座圈宽度 H | - |
| 止推座圈宽度 E | - |
| U | - |
| 钢球 列 | - |
| 钢球列 | - |
| E1 | - |
