- 商品介绍
- 规格参数
| 品牌 | THK |

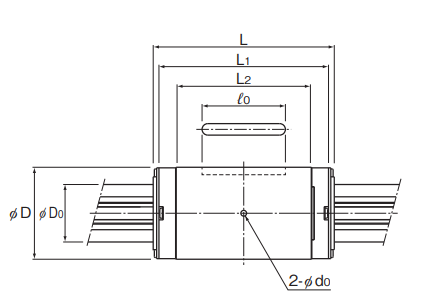

| 外径 D | 28 |
| 外径 公差 | 0 ‒0.013 |
| 键槽尺寸 bH8 | 3.5 |
| 键槽尺寸 ℓo | 17.5 |
| 基本额定扭矩 C T N•m | 42.9 |
| 基本额定扭矩 C 0T N•m | 68.6 |
| 基本额定载荷 C kN | 8.40 |
| 基本额定载荷 C 0 kN | 13.4 |
| 静态容许力矩 M A.1 N•m | 77.4 |
| 质量 花键母 g | 81 |
| 质量 花键轴kg/m | 1.52 |
| 润滑孔 d0 | 2 |
| 花键轴径 Do h7 | 16 |
| 长度 L(带密封圈) | 50 |
| 长度 L1(无密封圈) | 46.4 |
| 长度 L2 | 35.4 |
| 键槽尺寸 t | 17.5 |
| 静态容许力矩 M A2 （有密封垫片）N•m | 419 |
| 静态容许力矩 M A2 (无密封垫片) N•m | 381 |
| 长度 L | - |
| 长度 公差 | - |
| L2 | - |
| L3 | - |
| D2 | - |
| 键槽尺寸 t+0.10 | - |
| r | - |
| C | - |
| 润滑孔 do | - |
| 花键轴外径 Do | - |
| 花键轴外径 ds | - |
| 静态容许力矩 M A.2 N•m | - |
| 法兰直径 D1 | - |
| 法兰直径 公差 | - |
| H | - |
| F | - |
| PCD | - |
| 安装孔 d 1 ×d 2 ×h | - |
| 外径 D 3 | - |
| E | - |
| 安装孔 d 1 | - |
| 高度 M | - |
| 宽度 W | - |
| B | - |
| S×ℓ | - |
| J ±0.15 | - |
| W1 ±0.15 | - |
| T | - |
| K | - |
| N | - |
| 钢球列 | - |
| 静态容许力矩 M A N•m | - |
| bH8 | - |
