品牌	THK

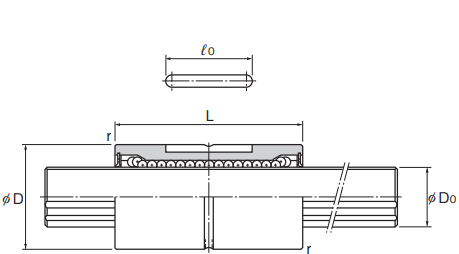

外径 D	24
外径公差	0 ‒0.013
长度 L	36
长度公差	0 ‒0.2
键槽尺寸 t+0.10	1.5
键槽尺寸 ℓo	15
r	0.5
润滑孔 do	1.5
基本额定扭矩 C T N•m	5.88
基本额定扭矩 C 0T N•m	10.8
基本额定载荷 C kN	3.53
基本额定载荷 C 0 kN	5.78
静态容许力矩 M A.1 N•m	19.6
静态容许力矩 M A.2 N•m	138
质量花键母 g	55
质量花键轴kg/m	1.1
钢球列	4
bH8	3
花键轴径 Do h7	13
L2	-
L3	-
D2	-
键槽尺寸 bH8	-
C	-
花键轴外径 Do	-
花键轴外径 ds	-
法兰直径 D1	-
法兰直径公差	-
H	-
F	-
润滑孔 d0	-
PCD	-
安装孔 d 1 ×d 2 ×h	-
外径 D 3	-
E	-
安装孔 d 1	-
高度 M	-
宽度 W	-
B	-
S×ℓ	-
J ±0.15	-
W1 ±0.15	-
T	-
K	-
N	-
静态容许力矩 M A N•m	-
