品牌	THK
丝杠轴外径 d	20
导程 Ph	5
钢球中心直径dp	20.75
沟槽谷径dc	17.1
负荷圈数列×圈	1×3

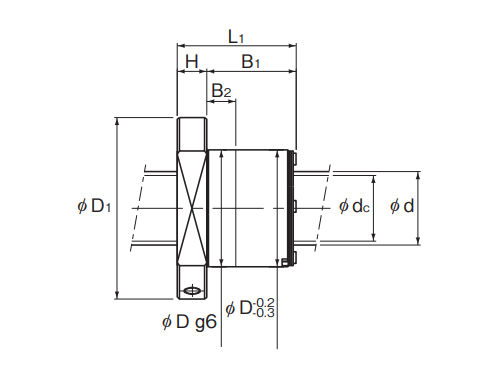

外径 D	36
法兰直径 D ₁	58
全长 L ₁	27
H	10
PCD	47
d ₁	6.6
润滑孔 A	M6
丝杠轴的惯性力矩/mm kg•m ² /mm	1.23×10
螺母质量kg	0.18
轴质量 kg/m	2.21
B ₁	17
B ₂	13.5
基本额定载荷SDA-V(带保持器)Ca kN	11.7
基本额定载荷SDA-V(带保持器)Coa kN	17.7
基本额定载荷SDA-Vz(全钢球型)Ca kN	11.1
基本额定载荷SDA-Vz(全钢球型)Coa kN	18.9
刚性SDA-V(带保持器)K N/um	200
刚性SDA-Vz(全钢球型)K N/um	213
容许转速SDA-V(带保持器)min	5000
容许转速SDA-VZ(全钢球型)min	4819
Tw	44
基本额定载荷 Ca kN	-
基本额定载荷 C 0 a kN	-
容许载荷 ※ F P kN	-
刚性K N/um	-
T1	-
T2	-
U MAX	-
V MAX	-
R MAX	-
丝杠轴沟槽谷径 dc	-
孔盖直径 D ₂	-
N ₁	-
基本额定载荷 Ca ★ kN	-
法兰安装孔类型	-
Tm	-
外径 Dg6	-
d ₁ ×d ₂ ×h	-
最大容许转速 min -¹	-
