- 规格参数
| 品牌 | THK |
| 丝杠轴 外径 d | 55 |
| 导程 Ph | 36 |
| 钢球 中心直径dp | 57 |
| 沟槽谷径dc | 49.1 |
| 负荷 圈数列×圈 | 1×3.8 |
| 基本额定载荷 Ca kN | 69.1 |
| 基本额定载荷 C 0 a kN | 148.7 |
| 刚性K N/um | 1260 |
| 外径 D | 96 |
| 法兰直径 D ₁ | 152 |
| 全长 L ₁ | 172 |
| H | 22 |

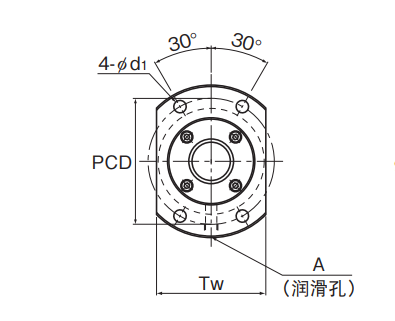

| PCD | 128 |
| d ₁ | 14 |
| 润滑孔 A | PT 1/8 |
| 丝杠轴的惯性力矩/mm kg•m ² /mm | 7.05×10 |
| 螺母质量kg | 8.1 |
| 轴质量 kg/m | 15.5 |
| B ₁ | 139 |
| Tm | 114 |
| 容许载荷 ※ F P kN | - |
| T1 | - |
| T2 | - |
| U MAX | - |
| V MAX | - |
| R MAX | - |
| 丝杠轴 沟槽谷径 dc | - |
| 孔盖直径 D ₂ | - |
| B ₂ | - |
| N ₁ | - |
| 基本额定载荷 Ca ★ kN | - |
| 法兰安装孔类型 | - |
| 外径 Dg6 | - |
| d ₁ ×d ₂ ×h | - |
