- 规格参数
| 品牌 | THK |

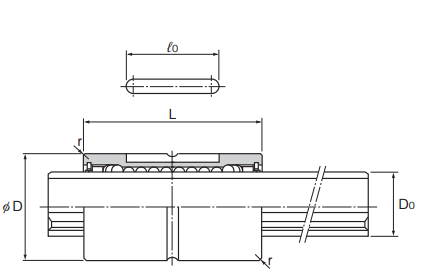

| 外径 D | 23 |
| 外径 公差 | 0 ‒0.013 |
| 长度 L | 40 |
| 长度 公差 | 0 ‒0.2 |
| 键槽尺寸 bH8 | 3.5 |
| 键槽尺寸 t+0.10 | 2 |
| 键槽尺寸 ℓo | 20 |
| r | 0.5 |
| 润滑孔 do | 2 |
| 花键轴外径 Do | 14.5 |
| 基本额定扭矩 C T N•m | 30.4 |
| 基本额定扭矩 C 0T N•m | 74.5 |
| 基本额定载荷 C kN | 4.4 |
| 基本额定载荷 C 0 kN | 8.4 |
| 静态容许力矩 M A.1 N•m | 25.4 |

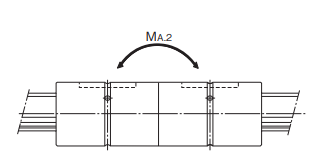

| 静态容许力矩 M A.2 N•m | 185 |
| 质量 花键母 g | 0.06 |
| 质量 花键轴kg/m | 1 |
| L2 | - |
| L3 | - |
| D2 | - |
| C | - |
| 花键轴外径 ds | - |
