- 商品介绍
- 规格参数

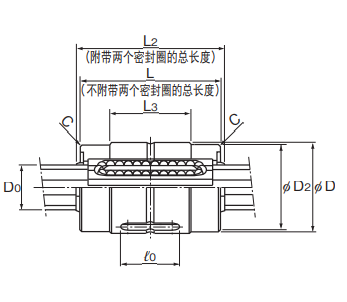

| 品牌 | THK |
| 外径 D | 16 |
| 外径 公差 | 0 ‒0.011 |
| 长度 L | 25 |
| 长度 公差 | 0 ‒0.2 |
| L2 | 26.4 |
| L3 | 14.5 |
| D2 | 15.5 |
| 键槽尺寸 bH8 | 2.5 |
| 键槽尺寸 t+0.10 | 1.2 |
| 键槽尺寸 ℓo | 12.5 |
| C | 0.3 |
| 润滑孔 do | 1.2 |
| 花键轴外径 Do | 8 |
| 花键轴外径 ds | 7.3 |
| 基本额定扭矩 C T N•m | 4.07 |
| 基本额定扭矩 C 0T N•m | 6.16 |
| 基本额定载荷 C kN | 1.18 |
| 基本额定载荷 C 0 kN | 1.42 |
| 静态容许力矩 M A.1 N•m | 5.1 |
| 静态容许力矩 M A.2 N•m | 39.6 |
| 质量 花键母 g | 0.0154 |
| 质量 花键轴kg/m | 0.42 |
| r | - |
