产品介绍 Overview
传感器/执行器电缆 - SAC-4P- 2,0-PUR/M12FS - 1533576
产品特点 Features
传感器/执行器电缆，4-芯，PUR 无卤素，黑-灰色 RAL 7021，端自由出线，与 孔式 直头 M12，A编码，电缆长度: 2 m
技术参数 Specifications
环境条件
| 环境温度（运行） | -25 °C ... 90 °C (针式/孔式) |
|---|---|
| 保护等级 | IP65 |
| IP67 | |
| IP68 |
常规
| 40 °C时的额定电流 | 4 A |
|---|---|
| 额定电压 | 250 V AC |
| 250 V DC | |
| 位数 | 4 |
| 绝缘电阻 | ≥ 100 MΩ |
| 防插错编码 | A - 标准 |
| 标准/规范 | M12 针式插头连接器 IEC 61076-2-101 |
| 状态显示 | 否 |
| 保护电路/组件 | 未接线 |
| 电涌电压类别 | II |
| 污染等级 | 3 |
| 插／拔周期 | ≥ 100 |
| 扭矩 | 0.4 Nm (M12插头式连接器) |
材料
| 阻燃等级，符合UL 94 | HB |
|---|---|
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | TPU GF |
| 夹具本体材料 | TPU，阻燃性高，具自熄灭性质 |
| 螺圈材料 | 锌铸，镀镍 |
| 密封材料 | NBR |
标准和规范
| 标准标识 | M12 针式插头连接器 |
|---|---|
| 标准/规程 | IEC 61076-2-101 |
| 阻燃等级，符合UL 94 | HB |
电缆
| 电缆类型 | 无卤素PUR黑色 |
|---|---|
| 电缆类型（缩写） | PUR |
| 电缆缩略语 | Li9Y11Y-HF |
| UL AWM形式 | 20549 / 10493 (80°C/300 V) |
| 导线横截面 | 4x 0.34 mm² |
| AWG，信号线 | 22 |
| 导线结构 信号线 | 42x 0.10 mm |
| 线芯直径（包含绝缘层） | 1.27 mm ±0.02 mm |
| 厚度，绝缘 | ≥ 0.21 mm |
| 电线颜色 | 棕色、白色、蓝色、黑色 |
| 总绞线 | 4线，绞合 |
| 外护套，颜色 | 黑-灰色 RAL 7021 |
| 外部护套厚度 | 大约 0.5 mm |
| 电缆外径 D | 4.2 mm ±0.15 mm |
| 最小弯曲半径，固定安装 | 5 x D |
| 最小弯曲半径，活动安装 | 10 x D |
| 弯折次数 | 10000000 |
| 最小弯曲半径，拖链应用 | 10 x D |
| 横向轨迹 | 10 m |
| 横向速度 | 3 m/s |
| 加速度 | 10 m/s² |
| 电缆重量 | 30 kg/km |
| 外护套，材料 | PUR |
| 导线绝缘材料 | PP |
| 导线材料 | 铜质绞合线 |
| 绝缘电阻 | ≥ 1 GΩ*km |
| 导线电阻 | ≤ 58 Ω/km |
| 电缆标称电压 | ≤ 300 V |
| 电缆测试电压 | ≥ 3000 V |
| 特殊性质 | 可用于拖链 |
| 不含硅酮 | |
| 不带影响油漆涂层的物质 | |
| 柔性 | |
| 阻燃 | 符合 UL 758/1581 FT2 标准 |
| DIN EN 60332-2-2 (20 s) | |
| 无卤素 | 符合DIN VDE 0472 第 815 章 |
| 符合DIN EN 50267-2-1标准 | |
| 阻油性 | 符合DIN EN 60811-2-1标准 |
| 其它防护功能 | 好的抗酸，碱溶液及溶剂性 |
| 防水解，防细菌腐蚀 | |
| 部分抗紫外线 符合DIN EN ISO 4892-2-A | |
| 粘合性低 | |
| 耐磨损 | |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，固定式安装) |
| -25 °C ... 80 °C (电缆，活动式安装) |
产品细节 Details

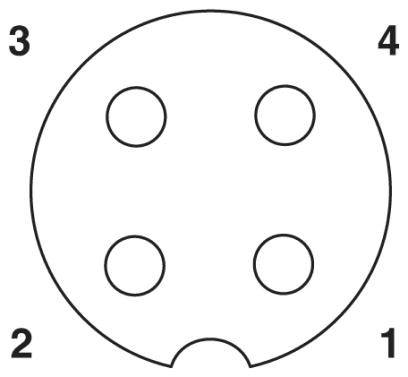

示意图 M12孔式连接器引分配，4芯，A编码，插座侧视图
电路图 M12孔式触点分配
产品尺寸 Dimensions

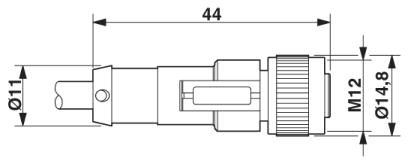

尺寸图 M12 x 1 孔式，直头
