产品介绍 Overview
两级跑偏开关是分两个位置检测输送机皮带的跑偏程度和扭曲程度的一种开关， 根据皮带的跑偏程度和扭曲程度， 实现跑偏自动报警和
停机， 避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料洒落等生产事故。
本系列跑偏开关具有两级动作功能， 一级动作用于报警， 二级动作用于自动停机。
输送机在运行中， 当输送带跑偏且与本开关立辊接触时， 立辊自转， 若跑偏量继续加大， 则挤压立辊发生偏移。 当立辊偏转角度超过

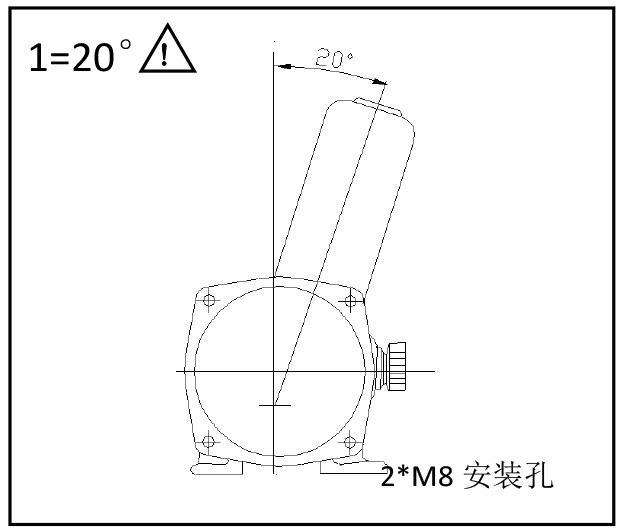

20° 时， 一级开关动作，输出报警信号； 当立辊偏转角度超过 35° 时， 二级开关动作， 输出停机信号。当故障排除后， 胶带离开立辊
正常运转时， 立辊可自动复位。
产品特点 Features
防护等级 IP67， 适合恶劣环境下使用。
内置 2 组高品质的微动开关， 输出停止和报警信号。
传动轴采用 SUS304 材料， 精工磨制而成， 可更好的保持防水和耐盐碱、 耐酸蚀特性。
立辊最大可倾斜 75° ， 经过调整凸轮， 倾斜角度可依设备现场使用需求进行调整。
长寿命。
技术参数 Specifications
| 接点数 | 2（ 1NO+1NC） |
| 开闭频率 | ２０／ｍｉｎ |
| 接点容量 | 10A 125/250V AC , 5A 30V DC |
| 电缆出线口 | 直径 6~12mm 电缆 |
| 绝缘电阻 | １００ＭΩ以上 |
| 绝缘耐压 | ２０００Ｖ ＡＣ １ｍｉｎ |
| 寿命 | ５０万次以上 |
| 防护等级 | IP 67 |
| 立辊倾角 | 最大 75° |
| 立辊操作扭力 | 3.4～5.5 N·m (0.35～0.55Kgf·m) |
| 适用温度 | -20° ~ +60 |

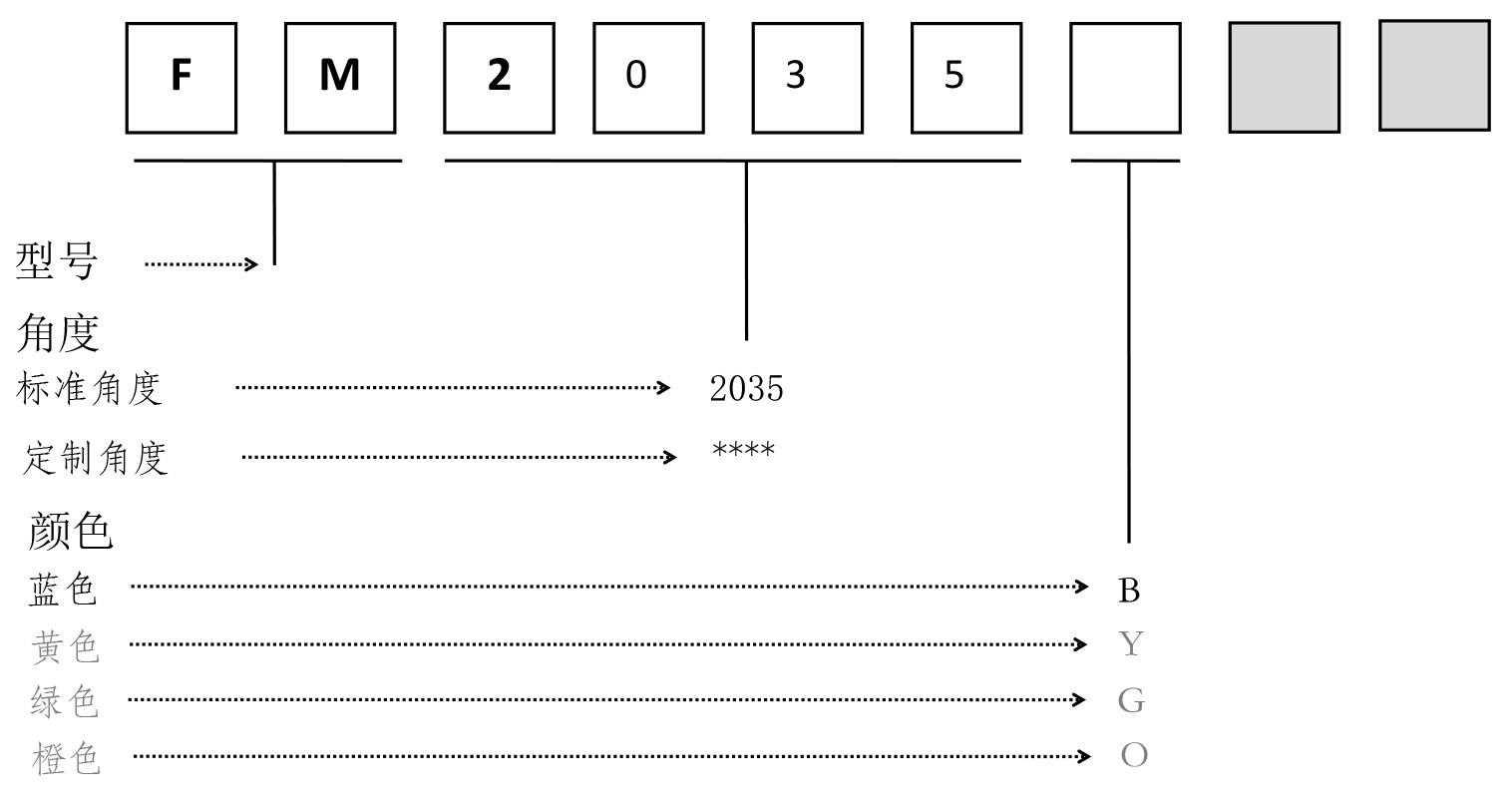

选型指南 SelectionData
选购附件：
| 名称 | 型号 | 高度 | 使用皮带 |
| 安装支架（ 高度可调型） | ZJ005-1 | H=200mm | 带宽 650mm， 35° |
| 安装支架（ 高度可调型） | ZJ005-2 | H=260mm | 带宽 650mm， 45° ； 带宽 800mm， 35° |
| 安装支架（ 高度可调型） | ZJ005-3 | H=325mm | 带宽 800mm， 45° ； 带宽 1000mm， 35° |
| 安装支架（ 高度可调型） | ZJ005-4 | H=425mm | 带宽 1000mm， 45° ； 带宽 1200mm， 35° |
| 安装支架（ 高度可调型） | ZJ005-5 | H=525mm | 带宽 1200mm， 45° ； 带宽 1400mm， 35° |
| 安装支架（ 高度可调型） | ZJ005-6 | H=625mm | 带宽 1400mm， 45° ； 带宽 1600mm， 35° |
| 安装支架（ 高度可调型） | ZJ005-7 | H=700mm | 带宽 1600mm， 45° |

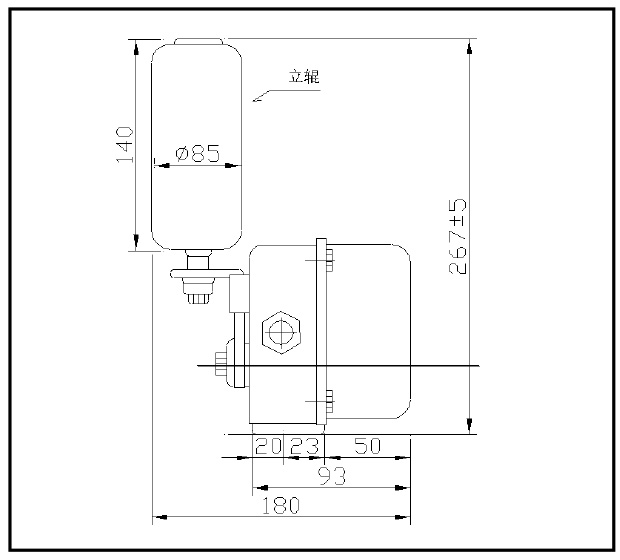

产品尺寸 Dimensions
