FSI 是 Leine & Linde 认证功能性安全产品系列。 FSI 800 系列包含增量式编码器驱动，带有空心轴和实心轴。证书依据 EN ISO 13849-1、 EN 61800-5-2、IEC 61508 和 EN IEC 62061 制定。因此，该编码器可用于风险水平高达 SIL2和 PLd 类别三的功能性安全应用中。
外壳
具有 防护等级IP67的坚固外壳、可防止受到灰尘和液 体的污染。经过验证可用于海水环境。用于危险环境的型号（通过ATEX和IECEx 认证）

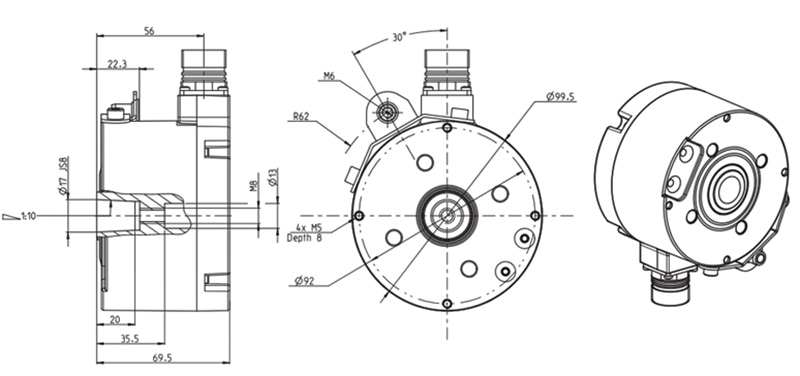

轴与法兰
IP66 的经验证的强固轴封。O 型圈，用于将空心轴紧紧密封到其相配轴上。用轴向螺钉固定的空心轴。轴尺寸： Ø12 mm、Ø16 mm、 Ø17 mm 锥体。Ø11 mm 实心轴，带键带键（用于与联轴器和 B10 欧规法兰一起进行固定）。尺寸为 Ø 25 mm 或 1 寸 的贯穿空心轴。
轴承
绝缘PEEK轴衬、用于防止轴承受到轴电流的影响。陶瓷轴承类型的编码器，用于增强绝缘性能和延长寿命。重载型轴承可使编码器能够放置在最苛刻的环境中。编码器可在其中承受日常冲击和振动，与此同时不会降低质量或精度。
抗冲击、振动和耐温性
高精度码盘和坚固型电子元件经验证可抵抗强力冲击、振动和极端温度环境。
稳定且安装方便
扭矩支架有多种方向的型号可供选择，用于固定扭臂。独立后盖、用于将电缆线连接到螺钉型端子。充足的空间、方便于在连接电缆时进行处理操作。M23 连接器或预装电缆（带或不带连接器）。 内置状态监控此类型的编码器可配备先进的诊断系统（ADS Classic 版或 ADS Online 版），它们能够检测基础的编码器功能和周围环境参数。避免所有不可预见的
防止电子干扰
短路保护和极性保护（作为标准）。过电压保护、用于防止电源过电压冲击（例如、因雷击而导致的这种情况）。接地带、用于将编码器外壳电流

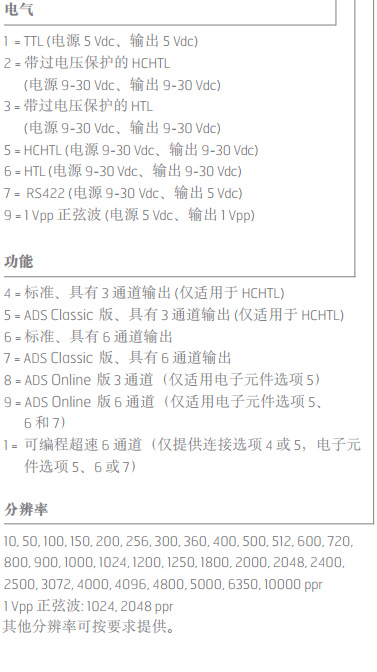

分辨率
广泛的不同脉冲频率、可提供 1 到 10 000 ppr。

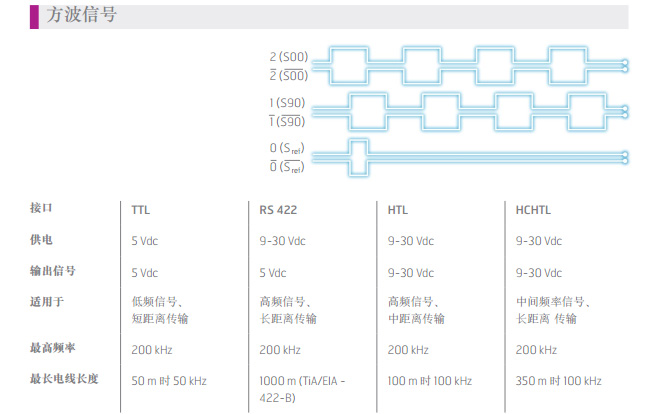

输出信号
具有 6 个通道（用于差分传输）的方波信号输出和相对位置的参考脉冲。可提供大量符合市场标准，例如 HTL、TTL、RS422 或1 Vpp 等输出信号接口；同时还有高电流 HTL接口，用于长电缆传输。可提供双重输出模块，带有双重扫描传感器和两个电气隔离的电子电路。 该双重输出信号可用于两种不同功能的独立系统，或者用于获得冗余信号。
可编程速度开关
800 系列可与超速开关一同购买。Overspeed 是Leine &Linde速度开关解决方案，它带有4个可编程的继电器（设置由您选择）。
内置状态监控
此类型的编码器可配备先进的诊断系统（ADS Classic 版或 ADS Online 版），它们能够检测基础的编码器功能和周围环境参数。避免所有不可预见的故障！
相关证书
经认证用于危险区域（ATEX/IECEx 区域 1/21 或 2/22）的类型。经功能安全认证的编码器有风险水平高达 SIL2 和 PLD 类别三的型号提供 3＝三。

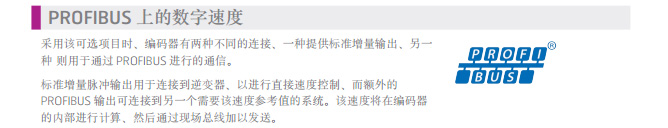

FSI 800 系列不仅仅只是编码器而已
ADS Classic 版 – 内置状态监控功能
ADS 是一种持续监控编码器功能的高级诊断系统。如果编码器的寿命即将结束、 则会发送一条警告、以便能够在问题出现之前及时采取措施。该系统将集成到编 码器中、并用于具有高可靠性要求的应用中、例如在造纸厂持续运行的电机。
ADS Online 版 – 启用数据收集和预测性维护
DS Online 版是一款先进的诊断系统，它不仅监测编码器的关键功能，而且还监测周围环境参数，如电源电压、振动和温度。 ADS Online 版持续记录和存储数据，并在超出设定标准情况出现时发出警告或警报。无论你在哪，该编码器都可以连接到以太网以提供诊断和分析访问。
Overspeed - 集成式可编程速度开关
Overspeed 是 Leine & Linde 的集成式速度监测解决方案。它不仅检测超速，还检测低速、方向以及停顿，这取决于客户如何选择程序和设置。有多达 4个继电器可设置为按理想标准作出反应。同一个编码器速度范围为 0 - 6000rpm，可以很容易地通过相关电脑软件进行编程或重新编程。
用于危险环境的 ATEX/IECEx 证书
爆炸性环境要求卓越的编码器解决方案。 XHI841型编码器可用于防爆区 1/21提供气体防爆和灰尘防爆。 800 系列的一些型号的编码器也经过认证，可用于防爆区 2/22，提供气体防爆和灰尘防爆。841 编码器根据 EAC TR CU （关税联盟内分布）进行认证。
技术数据（基于 HCHTL 接口）
工作温度 | -20..+80 °C * |
IP 防护等级 [IEC 60529] | IP67（轴入口处为 IP66） |
抗振动 [IEC 60068-2-6] | < 20g, 55-2000 Hz |
抗冲击 [IEC 60068227] | < 400g, 3.5 ms |
外壳材质 | 铸铝（经过镀膜或阳极电镀处理） |
重量 | 约 1300 g |
轴负载（轴向 / 径向） | 100 N / 300 N（空心轴）、 100 N / 100 N（实心轴） |
最大转速 | 6000 rpm |
轴材质 | 不锈钢 |
短路保护 | 是 |
极性保护 | 是 |
电流消耗 | 24 Vdc 下 60 mA（最大 80 mA） |
输出负载 | ± 40 mA |
最大输出频率 | 200 kHz |
最长电缆长度 | 350 m 时 100 kHz |
信道间隔 | 90° el ± 25° el |
分度误差 | ± 50° el |
* 可选温度（高达 -40..+100 °C） |
附件
安装附件 | 订货号 |
扭矩臂 M6 | 01208014 |
扭矩臂 M5 | 01208013 |
11-11 mm 联轴器、带键槽 | 46441P33P33 |
M23 适配连接器（CCW、适用于 CW 编码器连接器） | 01209096 |
网关和模块 | 订货号 |
超速模块，可编程， 0-6000 rpm | 1088408-01 |
速度监控模块 DZ260 | 00208070 |
CRG OptoLink 发射器、 9-30 Vdc 电源、 HTL 输出 | 01300320 |
CRG OptoLink 接收器、 9-30 Vdc 电源、 HTL 输出 | 01300330 |
CRG OptoLink 接收器、 9-30 Vdc 电源、 RS422 输出 | 01300332 |
DMI Converter， HTL 或 RS422 输入信号， HTL 和/或RS422 输出信号 | 1110494-01 |
| 品牌 | 莱纳林德 |
| 接线方式 | M23连接器，12针CW |
| 分辨率 | 2500 |
| 系列 | FSI 800 系列 |
| 类别 | 增量编码器 |
| 输出形式 | - |
