- 商品介绍

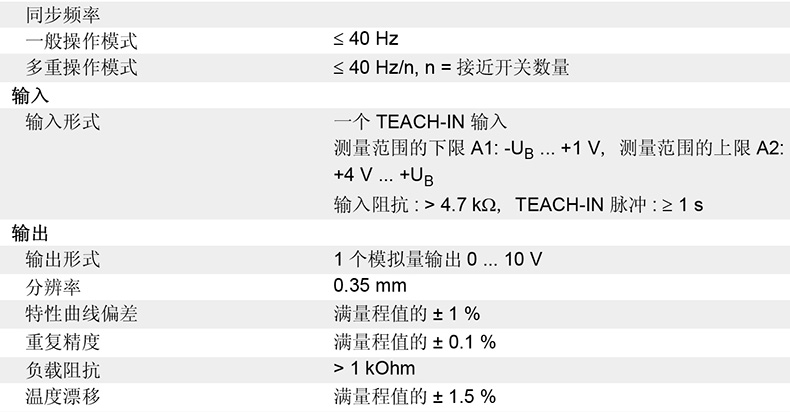

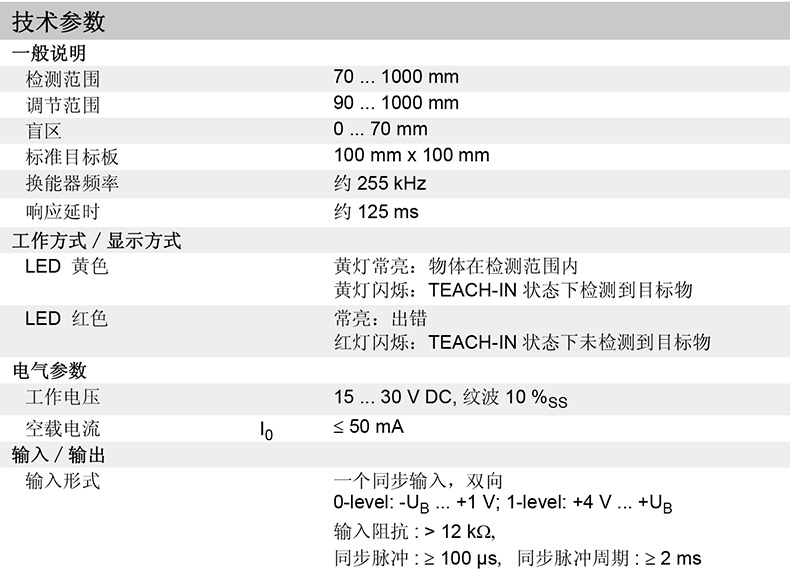

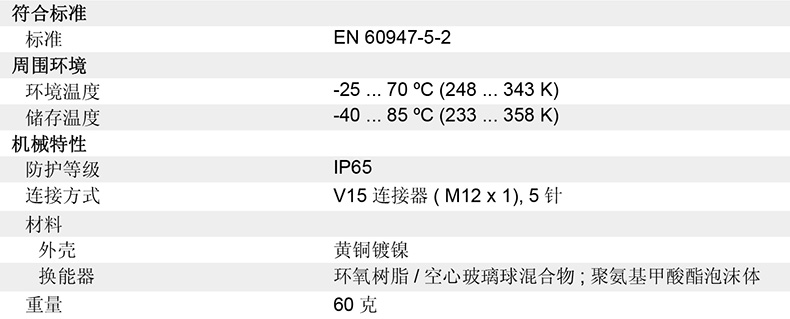

- 规格参数

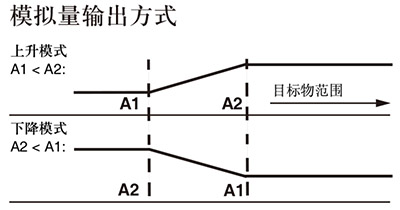

• 模拟量 0 V ... 10 V 输出
• 测量窗口可调
• 声锥宽度可调
• TEACH-IN 输入
• 同步功能
• 接近开关关闭功能
• 温度补偿
• 盲区很小
同步输入端
接近开关有一个同步输入端可以抑制接近开关之间的相互影响。如果同步输入端不接，接近开关则根据内部产生的时钟频率工作。多个接
近开关的同步功能也可以依照下列方式实现：
外部同步
在接近开关的同步输入端上加载一个脉冲宽度大于 100 ms 的方波脉冲，可以实现同步工作。同步输入端上的同步脉冲启动一个测量周
期，测量周期由同步脉冲的下降沿触发。持续时间大于 1 s 的低电平或者同步输入端开路，接近开关则根据自身内部频率工作。如果在同
步输入端加上高电平，接近开关则停止工作。
外部同步有两个模式可选
1. 在多个接近开关的同步输入端加载同一个脉冲信号可使接近开关同步工作。
2. 同步脉冲循环的发送给每个接近开关的同步端使接近开关在多重模式下工作。内部同步
内部同步功能最多可连接 5 个接近开关。通电后，这些接近开关工作在多重模式下。响应延时随着同步连接的接近开关的数目的增加而增
加。设定时不能同步工作，同步工作时也不能设定开关点。接近开关必须工作在非同步状态下才能设定开关点。
注：如果不需要使用同步功能，同步输入端必须接地（0 V）或者使用 V1 连接器（4针）

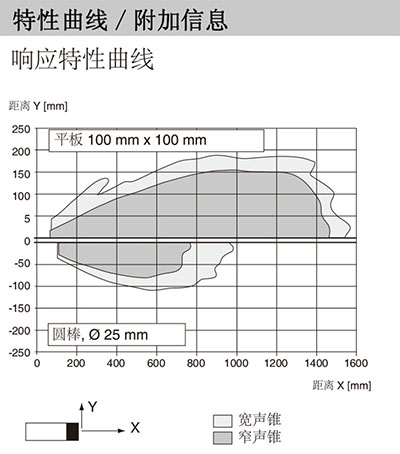

调节声锥特性
超声波接近开关有两种不同的声锥形状可选：宽声锥和窄声锥
1.窄声锥
- 切断电源
- 把 TEACH-IN 输入端连接-UB
- 接通电源
- 红色的 LED 灯会每隔一段时间闪烁一次
- 黄色 LED 灯一直亮：表示有物体存在或者在检测区域内有干扰的物体
- 断开 TEACH-IN 输入端与-UB 的连接，设置被保存
2. 宽声锥
- 切断电源
- 把 TEACH-IN 输入端连接+UB
- 接通电源
- 红色的 LED 灯会每隔一段时间闪烁两次
- 黄色 LED 灯一直亮：表示有物体存在或者在检测区域内有干扰的物体
- 断开 TEACH-IN 输入端与+UB 的连接，设置被保存
 |
|
| 品牌 | 倍加福 |
| 接线方式 | V15连接器（M12×1），5针 |
| 系列 | UB1000 |
| 类别 | 超声波传感器 |
| 供电电压 | 15...30VDC |
| 检测距离 | 70-1000mm |
