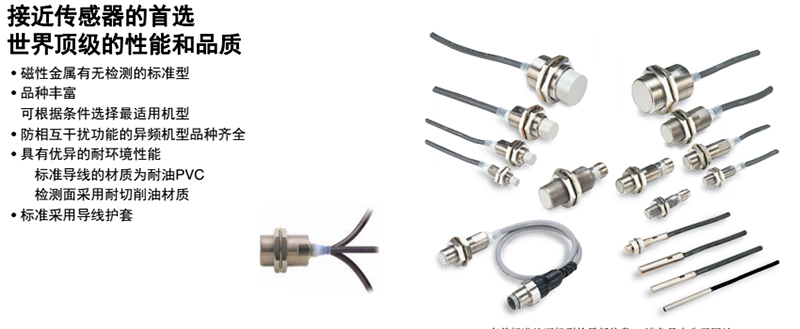

产品特点 Features
产品系列中包含小口径型号 （ Φ3、 Φ4、 Φ5.4、 M5）
• 所有小口径型号均采用屏蔽结构。即使将传感器安装在狭小区域或嵌入金属中，仍然具有较高的工作稳定性。
• 配有明亮醒目的指示灯，轻松查看安装环境。
宽广的使用环境温度
－40～＋85°C （ M8～M30型）
• 小口径型号同样具备宽广的使用温度范围：-25°C～+70°C
• 适用于光电传感器难以胜任的低温和高温应用场合。
产品系列中包含耐弯曲导线型(Φ4～M30型)
• 应用于采用移动部件的场合，可有效降低断线风险。
技术参数 Specifications
| 检测头尺寸 | M18 |
|---|---|
| 类型 | 圆柱型 屏蔽型 |
| 检测距离 | 5mm±10% |
| 设定距离 | 0～4mm |
| 应差 | 检测距离的10%以下 |
| 可检测物体 | 磁性金属（非磁性金属的检测距离较短） |
| 标准检测物体 | 铁18×18×1mm |
| 电源的种类 | 直流3线式 |
| 电源电压 | DC12～24V (波纹（p-p）10%以下) |
| 使用电压范围 | DC10～30V |
| 消耗电流 | 13mA以下 |
| 控制输出(输出格式) | PNP集电极负载内置输出 |
| 控制输出(开关容量) | 200mA |
| 控制输出(残留电压) | 2V以下 (负载电流200mA、导线长2m时) |
| 指示灯 | 动作指示灯（红色） |
| 动作模式 | NO |
| 保护回路 | 负载短路保护、逆连接保护、浪涌吸收 |
| 环境温度范围 | 使用时: -40～85℃ 保存时: -40～85℃ (无氷結) |
| 环境湿度范围 | 使用时: 35～95%RH 保存时: 35～95%RH (无結露) |
| 温度的影响 | -25～+70℃的温度范围内的检测距离的变化为±10%以内 -40～+85℃的温度范围内的检测距离的变化为±15%以内 (以23℃时的检测距离为基准) |
| 电压的影响 | 在额定电压±15%的范围内检测距离的变化为±1%以内 (以额定电源电压时的检测距离为基准) |
| 绝缘电阻 | 充电部整体与外壳间: 50MΩ以上（DC500V兆欧表） |
| 耐电压 | 充电部整体与外壳间: AC1000V 50/60Hz 1min |
| 振动(耐久) | 10～55Hz 双振幅 1.5mm X、Y、Z各方向 2h |
| 冲击(耐久) | 1000m/s**2 X、Y、Z各方向 10次 |
| 防护等级 | IEC标准: IP67 公司内部标准: 耐油 |
| 连接方式 | 导线引出型 (导线长度: 2m) |
| 质量（包装后） | 约150g |
| 材质 | 外壳: 黄铜镀镍 检测面: 聚对苯二甲酸丁二醇酯 (PBT) 紧固螺母: 黄铜镀镍 带齿垫圈: 铁镀锌 |

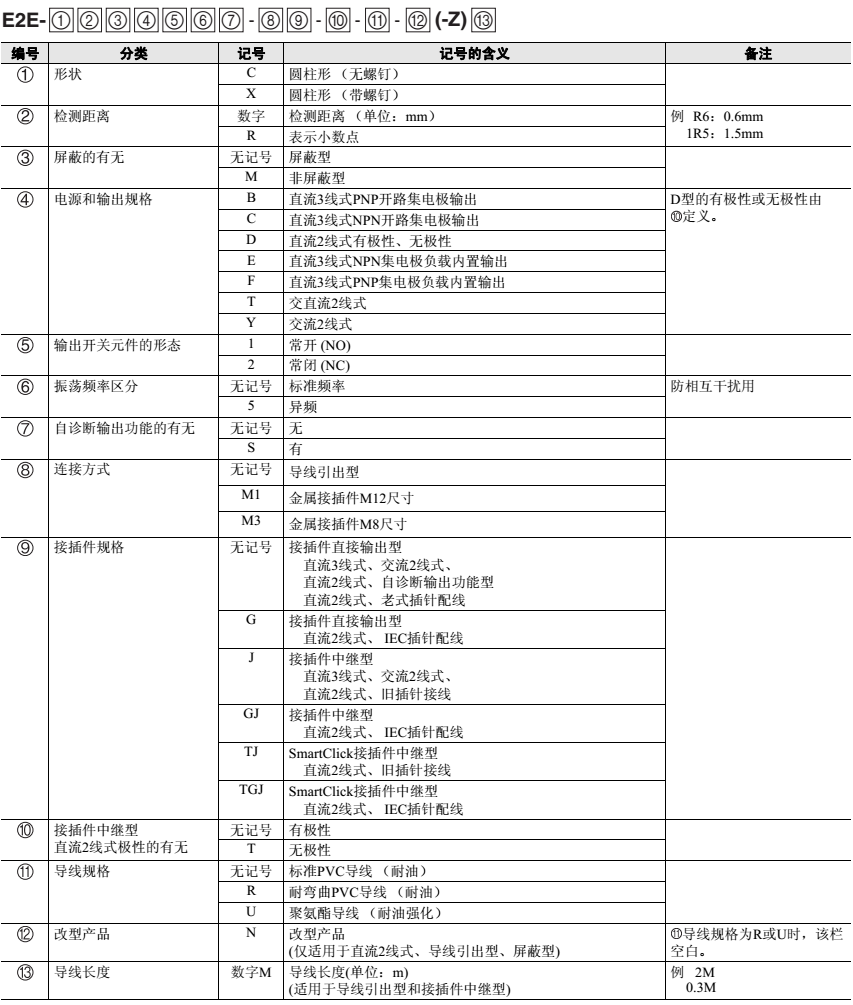

选型指南 SelectionData

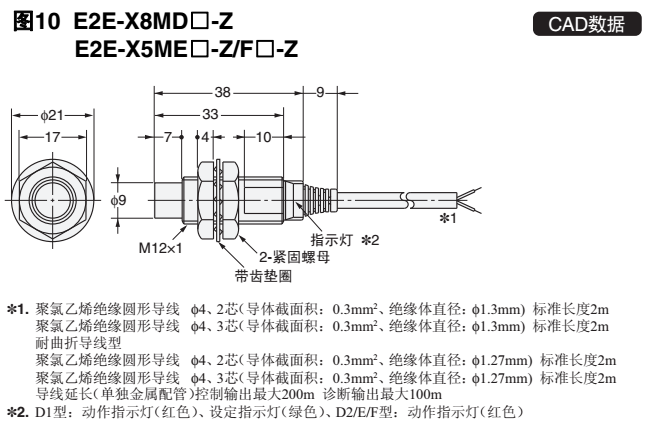

产品尺寸 Dimensions
| 品牌 | 欧姆龙 |
| 工作电压 | DC12～24V 波纹 （ p-p） 10%以下 |
| 连接方式 | 导线引出型 （标准导线长2m） |
| 系列 | E2E-（Z） |
| 防护等级(IP) | IP67 |
| 类别 | 电感式接近开关 |
| 检测距离 | 5mm |
| 外形 | M18圆柱型 |
| 外壳材料 | 黄铜镀镍 |
| 输出状态 | PNP 常开 |
| 输出电路 | - |
