技术参数 Specifications
| 产品系列 | OsiSense XU |
|---|---|
| 系列号 | 一般用途，单一模式 |
| 电子传感器类型 | 光电传感器 |
| 传感器名称 | XUM |
| 传感器外形 | 微型 |
| 检测系统 | 漫射 |
| 材料 | 塑料 |
| 输出信号类型 | 离散 |
| 输入类型 | 直流 |
| 接线技术 | 3-线 |
| 固态输出类型 | PNP |
| 固态输出功能 | 1 NO 或 1 NC 可编程 |
| 电气连接 | 1 针型接头 M8, 4 针 |
| 应用领域 | - |
| 发射 | 红外线 漫射 |
| 额定感应距离 | 1 m 漫射 |
| 机柜材料 | PBT |
|---|---|
| 透镜材料 | PMMA |
| 输出类型 | 固态 |
| 导线绝缘材料 | PVC |
| LED状态 | LED (红色) 适用 不稳定性 LED (黄) 适用 输出状态 |
| 额定电源电压 [Us] | 12...24 V 直流 |
| 开关能力以 mA | <= 100 mA (过载和短路保护) |
| 开关频率 | <= 500 Hz |
| 压降 | <= 1.5 V (闭合状态) |
| 电流消耗 | 35 mA (无负荷) |
| 启动延迟 | 30 ms |
| 响应延迟 | 1 ms |
| 复位延迟 | 1 ms |
| 设置 | 灵敏度调节 |
| 深度 | 27 mm |
| 高度 | 38 mm |
| 宽度 | 12 mm |
| 产品重量 | 0.01 kg |
| 产品认证 | CE CSA UL |
|---|---|
| 环境温度 | -25...55 °C |
| 贮存环境温度 | -30...70 °C |
| 抗振动 | 7 gn, 振幅 = +/- 1.5 mm (f = 10...55 Hz) 符合 IEC 60068-2-6 |
| 抗冲击 | 30 gn (持续时间 = 11 ms) 符合 IEC 60068-2-27 |
| IP 保护等级 | IP65 双重绝缘 符合 IEC 60529 IP67 双重绝缘 符合 IEC 60529 |
产品细节 Details
安装和间隙
(1)配置开关
(2)输出状态 LED
(3)稳定性和通电 LED
(4)调整电位计
连接和图解
M8 连接器
1：(+)
3：(-)
4：OUT/输出
PNP

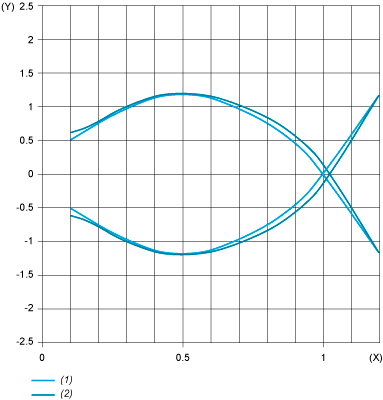

性能曲线 TechnicalCurves
检测曲线
(1)XUZC08
(2)XUZC50
(Y)平行移动（厘米）
(X)距离（米）
产品尺寸 Dimensions
R：接收
T：发射
（1）电位计
| 品牌 | 施耐德电气 |
| 工作电压(V) | 12...24 V 直流 |
| 输出状态 | NPN |
| 系列 | XUM |
| 类别 | 漫反射光电传感器 |
| 检测距离 | 1m 漫射 |
| 动作模式 | 震动/冲击 |
| 光源 | 红外线 漫射 |
| 检测方式 | 漫反射式 |
| 连接方式 | 1 针型接头 M8, 4 针 |
| 电气连接 | 1 针型接头 M8, 4 针 |
| 感应方式 | - |
| 输入电压 | - |
| 侵入防护等级 | - |
| 感应距离 | - |
| 光源类型 | - |
| 响应时间 | - |
| 端接类型 | - |
| 工作温度 | - |
