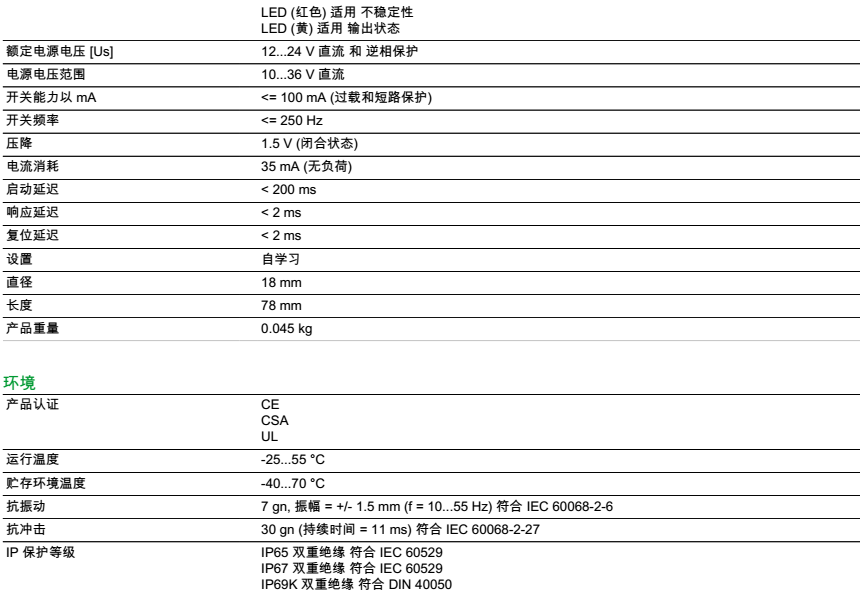

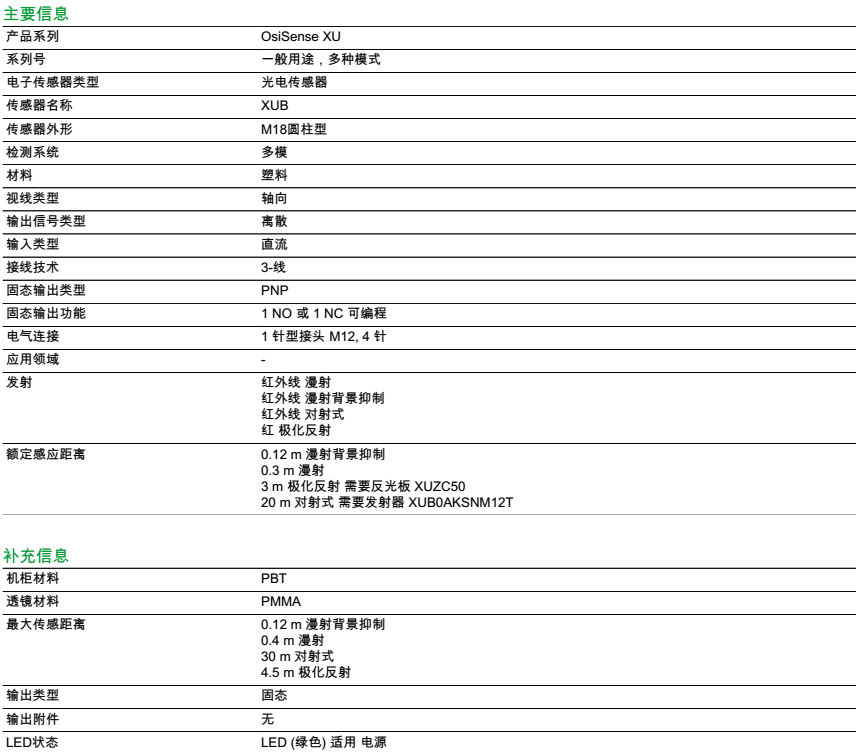

技术参数 Specifications
产品细节 Details
接线图
M12 连接器
1：(+)
2：光束遮断输入 (1)
3：(-)
4：OUT/输出
(1)仅位于透射光束发射器上的光束遮断输入
接收器，NPN 输出
BN：棕色
BU：蓝色
BK：黑色
性能曲线 TechnicalCurves
检测曲线
带透射型附件（透射）
不带附件（漫反射）
1：白色 90%
2：灰色 18%
检测目标 10 x 10 厘米
不带附件（带背景消隐效果的漫反射）
1：白色 90%
2：灰色 18%
检测目标 10 x 10 厘米
带反光板（偏振反射）
带反光板 XUZC50
可用感应距离 Su 的变化（不带附件，带可调背景消隐功能）
最小值下的示教模式
最大值下的示教模式
A-B：检测目标反射系数
(1)黑色 6%
(2)灰色 18%
(3)白色 90%
(4)感应范围
(5)非感应区域（粗糙表面）
可用感应距离的变化
最小设置
最大设置
A-B：检测目标反射系数
(1)黑色 6%
(2)灰色 18%
(3)白色 90%
(4)感应范围
(5)非感应区域（粗糙表面）
产品尺寸 Dimensions
| 品牌 | 施耐德电气 |
| 工作电压(V) | 12...24 V 直流 和 逆相保护 |
| 输出状态 | PNP |
| 系列 | XUB |
| 类别 | 多模式光电传感器 |
| 检测距离 | 0.12 m 漫射背景抑制；0.3 m 漫射； 3 m 极化反射 需要反光板 XUZC50； 20 m 对射式 需要发射器 XUB0AKSNM12T； |
| 动作模式 | 震动/冲击 |
| 光源 | 红外线 漫射； 红外线 漫射背景抑制； 红外线 对射式；红 极化反射； |
| 连接方式 | 1 针型接头 M12, 4 针 |
| 电气连接 | 1 针型接头 M12, 4 针 |
| 检测方式 | - |
| 感应方式 | - |
| 输入电压 | - |
| 侵入防护等级 | - |
| 感应距离 | - |
| 光源类型 | - |
| 响应时间 | - |
| 端接类型 | - |
| 工作温度 | - |
