产品介绍 Overview

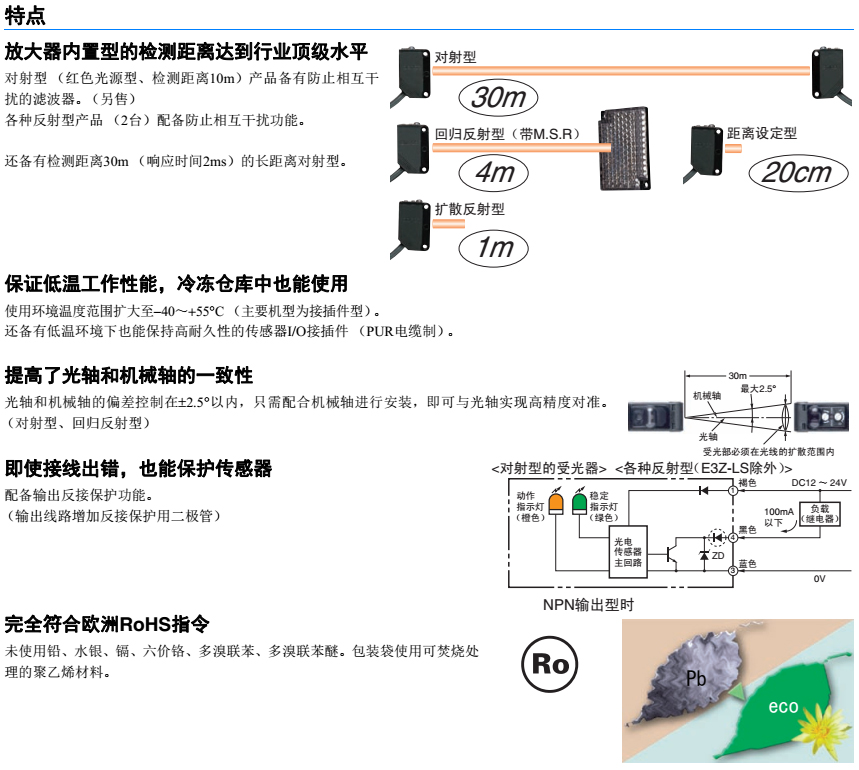

欧姆龙光电开关特征
•放大器内置型的检测距离达到行业顶级水平
•保证低温工作性能，冷冻仓库中也能使用
还备有低温环境下也能保持高耐久性的传感器I/O接插件（PUR电缆制）。
•提高了光轴和机械轴的一致性
光轴和机械轴的偏差控制在±2.5°以内，只需配合机械轴进行安装，即可与光轴实现高精度对准。（对射型、回归反射型）
•即使接线出错，也能保护传感器
配备输出反接保护功能。
（输出线路增加反接保护用二极管）
•完全符合欧洲RoHS指令
未使用铅、水银、镉、六价铬、多溴联苯、多溴联苯醚。包装袋使用可焚烧处理的聚乙烯材料。
产品特点 Features
技术参数 Specifications
| 形状 | 方型 |
|---|---|
| 检测方式 | 对射型 |
| 检测距离 | 15m |
| 标准检测物体 | 不透明体 φ12mm以上 |
| 指向角 | 投光器: 3～15° 受光器: 3～15° |
| 光源 | 红外发光二极管 (发光波长: 870 nm) |
| 电源电压 | DC12～24V ±10% (波纹（p-p）10%以下) |
| 消耗电流 | 投光器 15mA以下 受光器 20mA以下 |

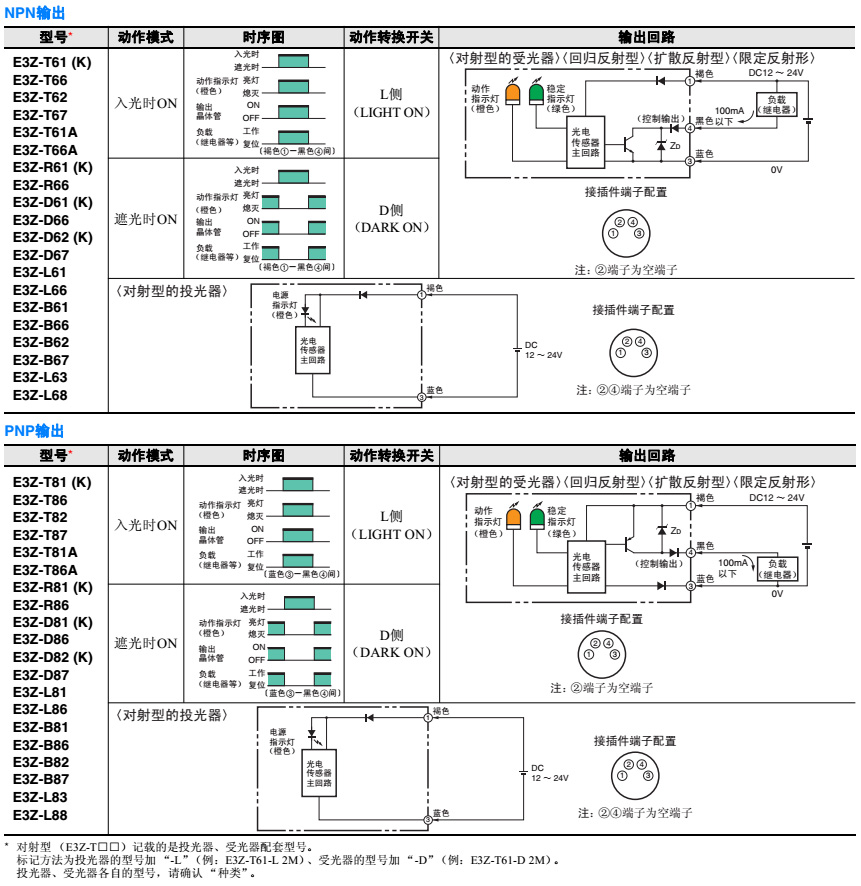

| 控制输出 | NPN集电极开路 DC26.4V以下 负载电流: 100mA以下 残留电压: (DC)1V以下 (负载电流 小于10mA)/残留电压: (DC)2V以下 (负载电流 10～100mA) |
| 动作模式 | 入光时ON/遮光时ON 切换式 |
| 保护回路 | 输出短路保护、输出逆连接保护、电源反接保护 |
| 响应时间 | 1ms以下 (动作・复位) |
| 灵敏度调整 | 单方向旋转钮 |
| 使用环境照度 | 白炽灯: 3000lx以下、太阳光: 10000lx以下 |
| 使用环境温度 | -25～55℃ (无结冰、结露) |
| 保存环境温度 | -40～70℃ (无结冰、结露) |
| 环境湿度范围 | 使用时: 35～85% 保存时: 35～95% (无结冰、结露) |
| 绝缘电阻 | 20MΩ以上（DC500V兆欧表） |
| 耐电压 | AC1000V 50/60Hz 1min |
| 振动(耐久) | 10～55Hz 双振幅 1.5mm X、Y、Z各方向 2h |
| 冲击(耐久) | 500m/s**2 X、Y、Z各方向 3次 |
| 防护等级 | IEC标准: IP67 |
| 连接方式 | 导线引出型 (导线长度: 2m) |
| 指示灯 | 动作指示灯（橙色）、稳定指示灯（绿色）、电源指示灯（绿色） |
| 质量（包装后） | 约120g |
| 材质 | 外壳: PBT 透镜部: 变性聚芳香酯 |

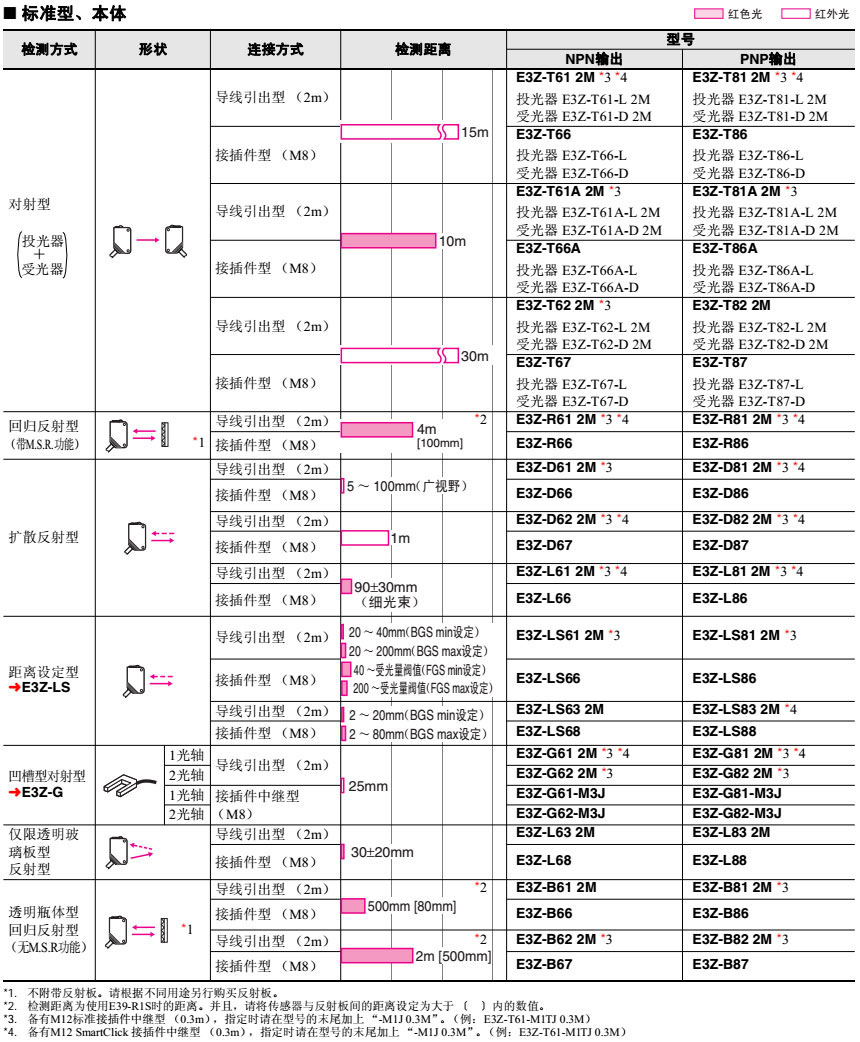

选型指南 SelectionData
产品细节 Details

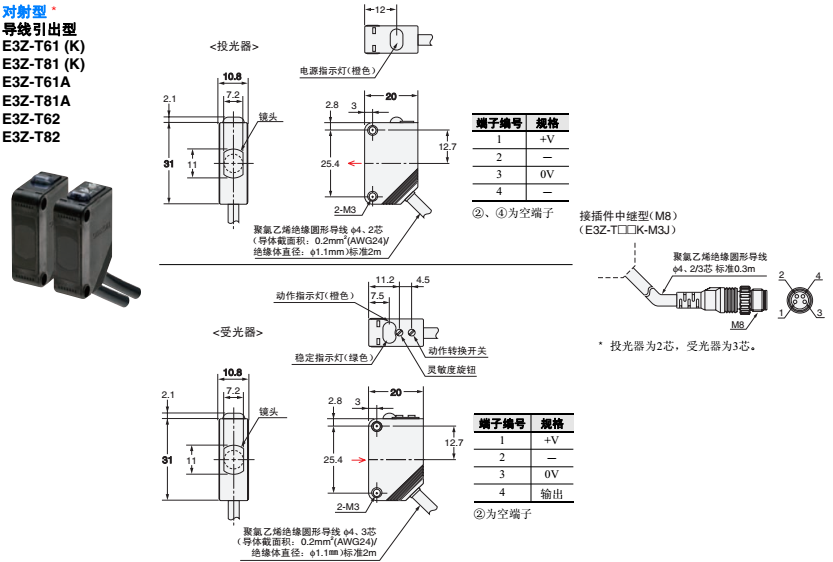

产品尺寸 Dimensions
| 品牌 | 欧姆龙 |
| 工作电压(V) | DC12～24V ±10% (波纹（p-p）10%以下) |
| 输出状态 | NPN |
| 系列 | E3Z |
| 类别 | 对射式光电传感器 |
| 检测距离 | 15m |
| 动作模式 | 振动/冲击 |
| 光源 | 红外发光二极管 |
| 检测方式 | 对射型 |
| 连接方式 | 导线引出型 |
| 电气连接 | 导线引出型 |
| 感应方式 | - |
| 输入电压 | - |
| 侵入防护等级 | - |
| 感应距离 | - |
| 光源类型 | - |
| 响应时间 | - |
| 端接类型 | - |
| 工作温度 | - |
